Co je CloudWorx?
Leica CloudWorx for BricsCAD je výkonný softwarový nástroj, který se integruje s BricsCAD a usnadňuje zpracování a analýzu mračna bodů. Je obzvlášť užitečný pro profesionály v oblastech, jako je architektura, stavebnictví a inženýrství, kteří potřebují pracovat s vysokým rozlišením 3D mračen bodů z laserového skenování nebo jiných 3D skenovacích technologií.
Leica CloudWorx umožňuje uživatelům efektivně pracovat s rozsáhlými mračny bodů přímo v jejich vybraném CAD systému. Mohou současně využívat nativní CAD nástroje a příkazy spolu s celou sadou specializovaných příkazů pro práci s mračny bodů, které CloudWorx poskytuje.
CloudWorx je bezproblémově integrován do CAD prostředí, čímž zkracuje dobu potřebnou k zaučení pro práci s mračny bodů. Uživatelé mají k dispozici všechny rozšířené funkce CloudWorx spolu s nativními nástroji svého CAD softwaru. Stačí načíst projekt Cyclone, JetStream nebo soubor LGS a ihned začít pracovat se všemi body přímo ve zvoleném CAD systému.
Ve spojení s Leica JetStream umožňuje CloudWorx uživatelům v kanceláři i po celém světě bezproblémovou spolupráci na projektech. Poskytuje přístup k uloženým výřezům, omezeným boxům a synchronizovaným verzím, čímž zabraňuje neefektivní práci se zastaralými nebo duplicitními daty.
Uživatelé CloudWorx navíc těží z jednotného přístupu k projektům napříč všemi CloudWorx plug-iny. Mohou pracovat s projektovými soubory CloudWorx uloženými v jakémkoli plug-inu, snadno přecházet mezi různými programy a využívat jedinečné funkce každého softwaru.
Proč používat CloudWorx?
CloudWorx umožňuje uživatelům bezproblémově pracovat s daty reality capture přímo v jejich zvolené CAD aplikaci pomocí jednoduchých nástrojů pro prohlížení a modelování z laserových skenů uložených v Leica Cyclone nebo Leica JetStream, případně přímo v jejich preferovaném CAD nástroji.
CloudWorx přináší značné časové úspory pro firmy jakékoli velikosti a umožňuje uživatelům pracovat chytřeji, nikoliv tvrději, a dosahovat profesionálních výsledků. Inteligentní automatizace přináší rychlost a jednoduchost do nejběžnějších pracovních postupů pomocí nástrojů, jako jsou:
- Auto Linework Assist
- Rutiny pro rovinnost a úroveň podlahy
- Katalogy ocelových prvků a potrubí pro efektivní přidávání objektů do projektu
Při použití v kombinaci s CADWorx Plant Professional, běžícím nad AutoCAD nebo BricsCAD, umožňuje CloudWorx vytvářet inteligentní modely potrubí, zařízení a konstrukcí z mračna bodů, čímž poskytuje přesný 3D základ pro návrh brownfield projektů, kde jsou v tomto softwaru vytvářeny nové návrhy.
Kdo používá CloudWorx?
- Architekti
- Inženýrské, dodavatelské a stavební (EPC) společnosti
- Personál projektů vlastníků a provozovatelů průmyslových zařízení
- Stavební společnosti v oblasti AEC (Architecture, Engineering, Construction)
Oblasti průmyslu, které CloudWorx podporuje:
- Ropa a plyn
- Petrochemie
- Chemie
- Farmaceutický průmysl
- Potravinářství a nápoje
- Vodní hospodářství
- Energetika – jaderná / nejaderná
- Polovodiče
- Těžební průmysl
- Námořní průmysl
- Veřejné služby (Utilities)
- Infrastruktura / AEC / BIM
Výhody CloudWorx
Efektivní správa mračna bodů:
- Bezproblémová integrace: CloudWorx se přímo integruje s AutoCAD nebo BricsCAD, což zajišťuje plynulý pracovní postup pro správu dat mračna bodů v prostředí známého CAD nástroje.
- Práce s velkými daty: Software je navržen tak, aby efektivně pracoval s velkými datovými sadami mračen bodů, což uživatelům umožňuje pracovat s vysoce detailními skeny bez problémů s výkonem.
- Organizace dat: Uživatelé mohou spravovat a organizovat mračna bodů přiřazováním vrstev, barev a dalších vlastností, což usnadňuje orientaci a využití dat v jejich návrzích.
Uživatelsky přívětivé rozhraní:
- Intuitivní nástroje: CloudWorx je snadný na naučení a používání, nabízí uživatelsky přívětivé rozhraní s intuitivními nástroji a příkazy, které usnadňují práci s mračny bodů a jejich integraci do CAD pracovních postupů.
- Přizpůsobitelná nastavení: Uživatelé si mohou přizpůsobit různá nastavení a preference podle svých specifických potřeb a tím zvýšit efektivitu svého pracovního postupu.
Vylepšená vizualizace a interakce:
- Vysoce kvalitní vizualizace: CloudWorx poskytuje pokročilé vizualizační nástroje, které umožňují zobrazovat mračna bodů ve vysokých detailech. Funkce jako dynamické ořezávání, stínování a barevné mapování zvyšují přehlednost dat.
- Interaktivní nástroje: Software zahrnuje interaktivní nástroje pro přibližování, posouvání a otáčení mračen bodů, což usnadňuje detailní zkoumání a manipulaci s daty.
Pokročilé měření a analýza:
- Přesná měření: CloudWorx nabízí přesné měřicí nástroje pro vzdálenost, plochu, objem a další geometrické vlastnosti přímo v datech mračna bodů, což podporuje přesnou analýzu a návrh.
- Analýza průřezů: Uživatelé mohou z mračen bodů generovat průřezy a profily, které jsou užitečné pro detailní inspekci a analýzu konkrétních oblastí ve skenu.
Integrace s CAD návrhem:
- Přímé modelování: Uživatelé mohou vytvářet a upravovat CAD modely na základě dat z mračna bodů, využívají známé CAD nástroje pro generování přesných 3D modelů ze scanovaných informací.
- Reference a zarovnání: Mračna bodů lze použít jako referenční data pro zarovnání, umístění a ověření CAD modelů, což zajišťuje přesnost návrhů a jejich shodu se skutečným stavem.
- Výstupy: Použití CAD nástrojů urychluje tvorbu 2D výkresů, přičemž mračna bodů jsou součástí výstupů a podporují stavební činnosti.
Efektivní automatizace pracovního postupu:
- Automatické extrahování prvků: CloudWorx obsahuje nástroje pro automatizaci extrakce prvků, jako jsou stěny, podlahy a konstrukční prvky z mračen bodů, což urychluje proces modelování.
- Hromadné zpracování: Uživatelé mohou zpracovávat více mračen bodů současně, což zefektivňuje pracovní postupy a snižuje čas potřebný pro práci na velkých projektech.
Zlepšená spolupráce:
- Sdílený přístup k datům: Data z mračen bodů a související modely lze sdílet s členy týmu a zainteresovanými stranami, což usnadňuje spolupráci a zajišťuje, že všichni mají přístup k nejaktuálnějším informacím.
- Integrace s dalšími nástroji: CloudWorx podporuje integraci s dalším softwarem od Leica i třetích stran, což umožňuje plynulou výměnu dat a spolupráci napříč různými platformami.
Přesnost a kontrola kvality:
- Detekce kolizí: Kontrola kolizí mezi 3D modely a mračny bodů v CAD prostředí zajišťuje, že zařízení instalovaná během revizních projektů jsou instalována bez kolizí.
- Vysoká přesnost: Software zajišťuje vysokou přesnost při zpracování dat z mračna bodů a modelování, což podporuje přesné a spolehlivé výsledky pro návrh a analýzu.
Zajištění kvality: Nástroje pro kontrolu a ověřování dat z mračna bodů pomáhají udržovat kontrolu kvality a zajistit, že data odpovídají požadavkům a standardům projektu.
Nákladově efektivní řešení:
- Poměr cena/výkon: CloudWorx poskytuje pokročilé možnosti zpracování mračna bodů přímo v AutoCADu nebo BricsCADu za konkurenceschopnou cenu, čímž nabízí významnou hodnotu pro profesionály pracující s 3D skenovacími daty.
Školení a podpora:
- Vzdělávací materiály: Uživatelé mají přístup k výukovým materiálům, včetně tutoriálů a dokumentace, které jim pomáhají efektivně využívat CloudWorx a integrovat jej do prostředí AutoCAD nebo BricsCAD.
- Komplexní podpora: Leica poskytuje technickou podporu pro CloudWorx, včetně asistence při řešení problémů, aktualizací softwaru a doporučených postupů.
Leica CloudWorx pro BricsCAD je výkonný nástroj, který rozšiřuje možnosti BricsCADu integrací pokročilých funkcí zpracování a analýzy bodových mračen. Díky efektivnímu řízení velkých datových sad, pokročilým vizualizačním nástrojům a bezproblémové integraci s CAD návrhem je neocenitelným pomocníkem pro profesionály v oblasti AEC. Poskytuje přesná měření, usnadňuje spolupráci a zefektivňuje pracovní postupy, čímž pomáhá uživatelům maximalizovat hodnotu jejich dat z bodových mračen a zvyšovat celkovou kvalitu a efektivitu projektů.
- Dostupné pro AutoCAD a BricsCAD.
- Bezproblémově se integruje s workflow reality capture a senzory reality capture od Leica Geosystems.
- Pracujte v CADu s bodovými mračny z jakéhokoli laserového skeneru nebo 3D senzoru vytvářejícího bodová mračna.
- Volitelné zdroje dat: Cyclone (IMP), JetStream nebo ReCap.
- Vytvářejte 3D modely a čárové objekty přímo z reálných dat.
- Snadná spolupráce na objektech, GeoTagech, snímcích a poznámkách v TruView.
- Odpadá časově náročný export/import formátů bodových mračen.
- Rychle manipulujte a procházejte velké datové sady bodových mračen, včetně řezů, průřezů a omezujících boxů.
- Nástroj QuickSlice umožňuje rychle „prořezat“ bodové mračno a orientovat ho vůči stěnám a podlahám.
- Nástroj Auto-Fit Polyline umožňuje rychle přizpůsobit 2D čáry a oblouky bodovému mračnu pomocí jednoho, dvou nebo tří bodů; kombinace s QuickSlice umožňuje rychlou a uživatelsky přívětivou extrakci 2D čar.
- Přesné propojení a kontrola kolizí.
- Nástroj Floor Flatness a Floor Levelness s automatickým generováním zprávy dle ASTM 1155 standardu.
- Nástroj OrthoImage pro vytváření GeoTIFF, PNG, JPEG, GIF a BMP obrázků.
- Automatická orientace UCS vůči bodovým mračnům.
- Nástroje SmartPicks a Points on Grid.
- Panoramatický prohlížeč TruSpace s podkladovými obrázky pro intuitivní interakci a navigaci v bodovém mračnu.
CloudWorx pro AutoCAD
Bodové mračno otevřené v CloudWorx pro AutoCAD, překryté na 3D model potrubí, zařízení a konstrukce vytvořený v CADWorx Plant Professional.
CloudWorx pro BricsCAD
Bodové mračno otevřené v CloudWorx pro BricsCAD, překryté na 3D model potrubí, zařízení a konstrukce vytvořený v CADWorx Plant Professional.

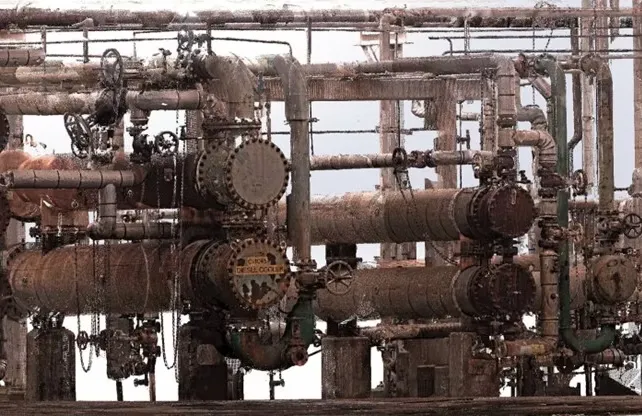

Vytváření as-built modelu z bodového mračna v CADWorx Plant Professional
As-built model ve formátu DWG, vytvořený kombinací CADWorx Plant Professional a CloudWorx, poskytuje přesný podklad skutečného stavu pro nové projektování a tvorbu výstupů potřebných k retrofitování nových zařízení do stávající brownfieldové provozní jednotky.

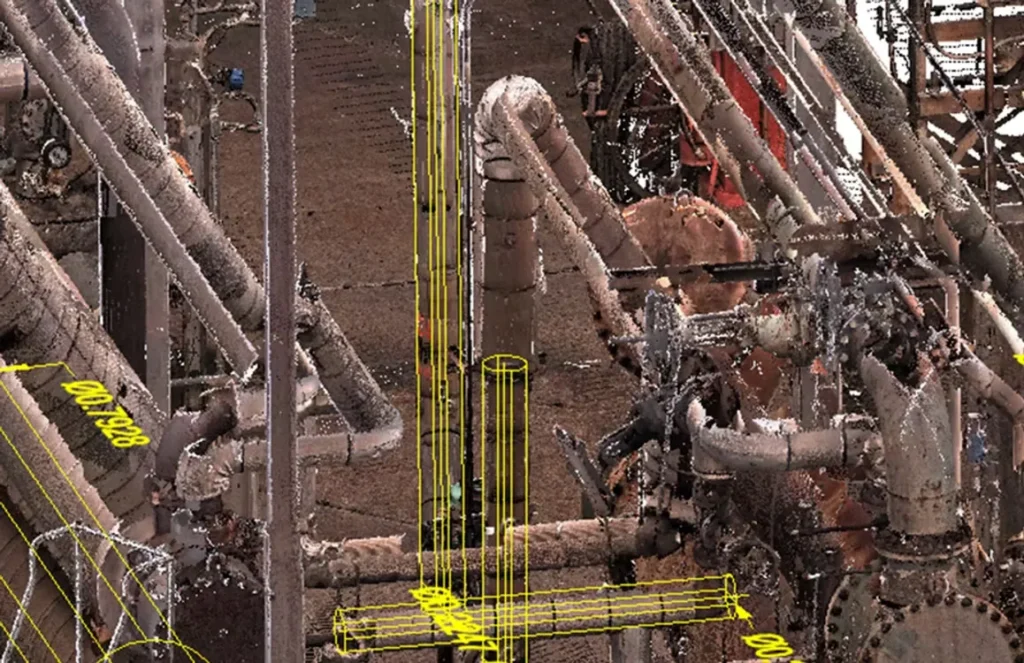

Vytvořit skutečný stav potrubí z 3D mračna bodů
Rychle a snadno vytvářet specifikacemi řízené modely skutečného stavu potrubí v CADWorx Plant Professional z mračna bodů spravovaného v CloudWorx.
Vytváření skutečného stavu zařízení z mračna bodů
Rychle a snadno vytvářet specifikacemi řízené modely skutečného stavu zařízení v modulu Equipment CADWorx Plant Professional z mračna bodů spravovaného v CloudWorx.
Vytváření skutečného stavu konstrukcí z mračna bodů
Rychle a snadno vytvářet standardy řízené modely skutečného stavu konstrukcí v CADWorx Structure Professional z mračna bodů spravovaného v CloudWorx.

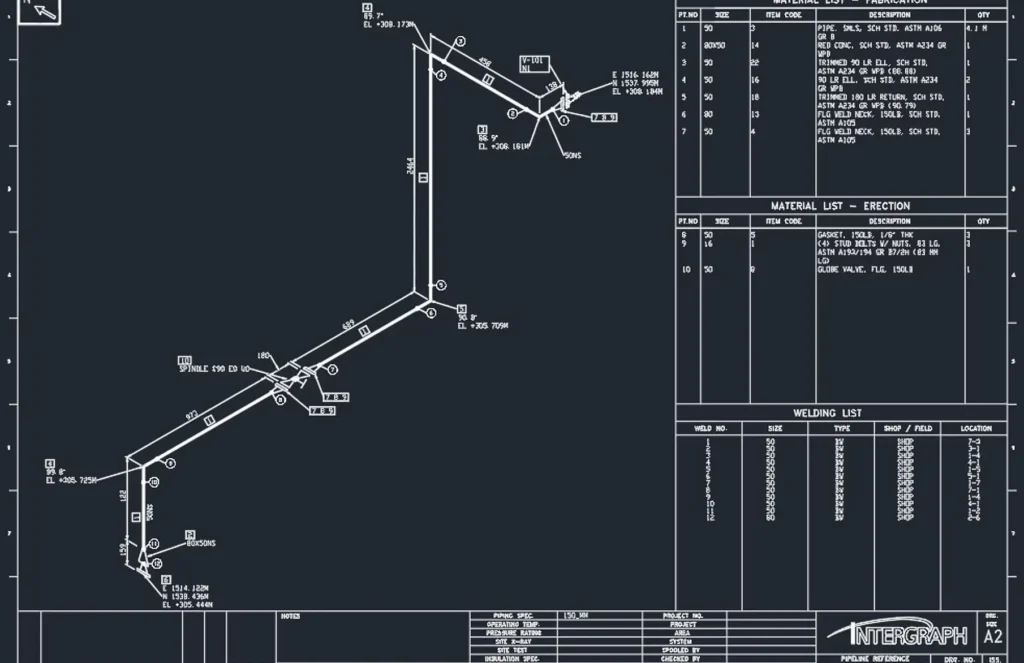

Automatické izometrie potrubí přes Isogen
Vytvářet as-built izometrie potrubí pro výrobu náhradních potrubních dílů nebo celých potrubních tras.

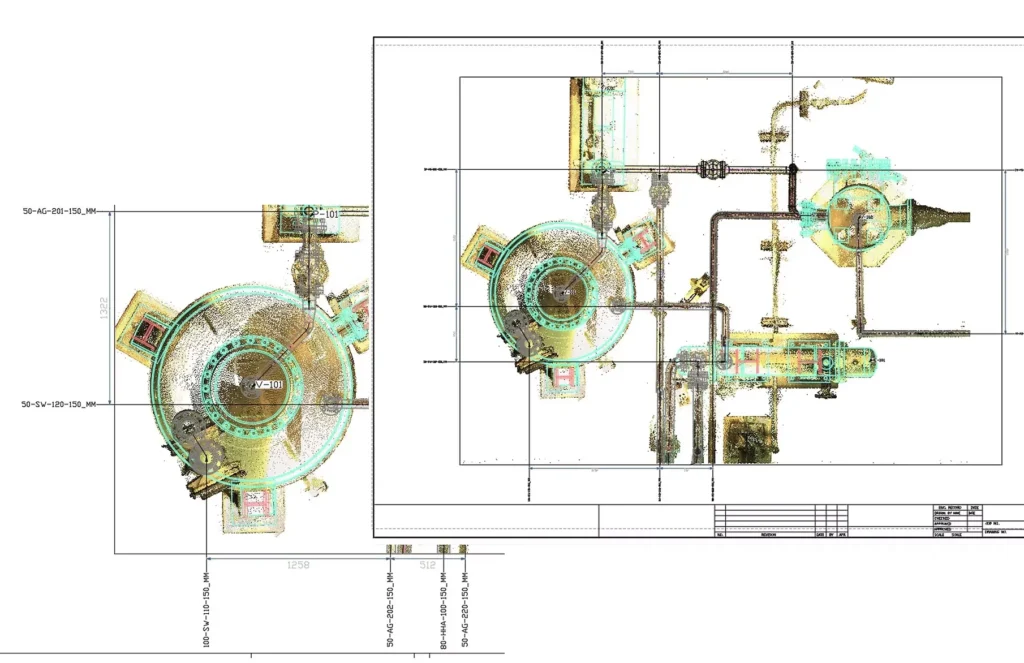

Automatické označování ortografických výkresů přes OrthoGen
Vytvářet as-built ortogonální výkresy podporující bezpečnou a efektivní integraci nových zařízení do stávajícího provozu.
Návrh v kontextu pro zabránění kolizím nových návrhů se stávajícími prvky v brownfield závodě
Při vylepšování stávajících brownfield zařízení se vyhýbejte kolizím a dalším stavebním problémům tím, že budete navrhovat přímo v kontextu vůči bodovému mračnu.
