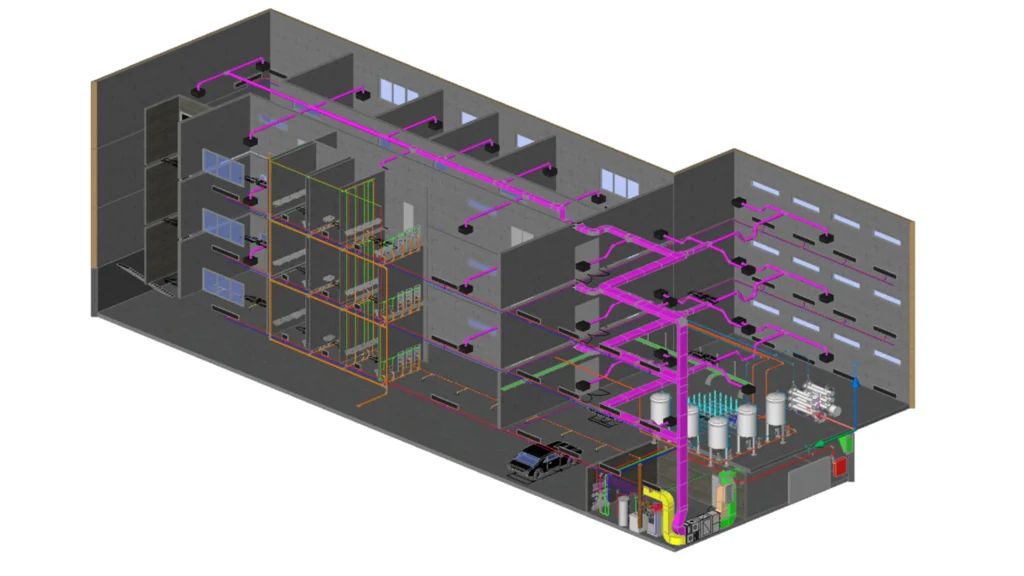

Komplexní software pro stavební inženýrství, energetické systémy a virtuální prohlídky navržených modelů. AX3000 se bezproblémově integruje do různých CAD programů, včetně BricsCAD, AutoCAD a také ALLPLAN.
Výhody tohoto softwaru:
Komplexnost: AX3000 poskytuje všechny potřebné funkce pro stavební inženýrství a energetické systémy, včetně návrhu, simulace, analýzy a vizualizace.
Integrace: AX3000 se bezproblémově integruje do různých CAD programů, včetně ALLPLAN, BricsCAD a AutoCAD.
Virtuální prohlídky: AX3000 umožňuje vytvářet virtuální prohlídky navržených modelů, což umožňuje lepší pochopení a vizualizaci navrhovaných projektů.
Energetická efektivita: AX3000 umožňuje návrh energeticky efektivních budov a systémů, což může vést k úsporám energie a nákladů.
Profesionální software pro HVAC a MEP
AX3000 je výsledkem dlouholeté spolupráce vývojového týmu s inženýry, kteří mají zkušenosti ze strojírenství, stejně jako z technických škol a univerzit specializujících se na procesní inženýrství a energetický management. Hlavní výhodou systému AX3000 je jednoduché uživatelské rozhraní, které se dá rychle naučit a které má velký úspěch u koncových uživatelů. AX3000 je flexibilní a snadno osvojitelný. Díky neustálému vývoji si můžete být jisti, že se vám investice vyplatí.
Základem systémů vytvořených v AX3000 jsou čáry, bloky a materiálové tabulky. Trojrozměrné systémy lze automaticky generovat na základě vstupních dat; varianty lze snadno vytvářet podle různých parametrů. „Stejné ztráty třením“ se běžně používají jako metoda výpočtu, pokud jde o maximální rychlost. Tento výpočet je založen na Darcy-Weisbachově rovnici, přičemž se zohledňuje drsnost materiálu a tabulky koeficientů ztrát.

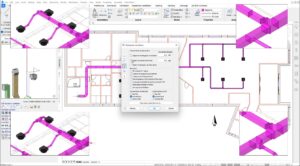

Systémy Easyline se podle výchozích bodů dělí na přívod vzduchu a odvod vzduchu. Základem návrhu potrubí je průtok na výstupech, komponenty, armatury a materiály. Dimenzování lze provést zadáním průřezu, objemového průtoku nebo hodnoty. Definováním návrhových podmínek se systém dimenzuje, vypočítá a vykreslí v 3D. Veškerá data důležitá pro výpočet systému se okamžitě uloží a je je možné kdykoli vyvolat a upravit.

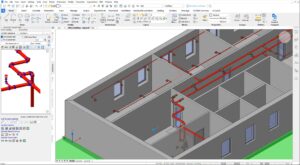

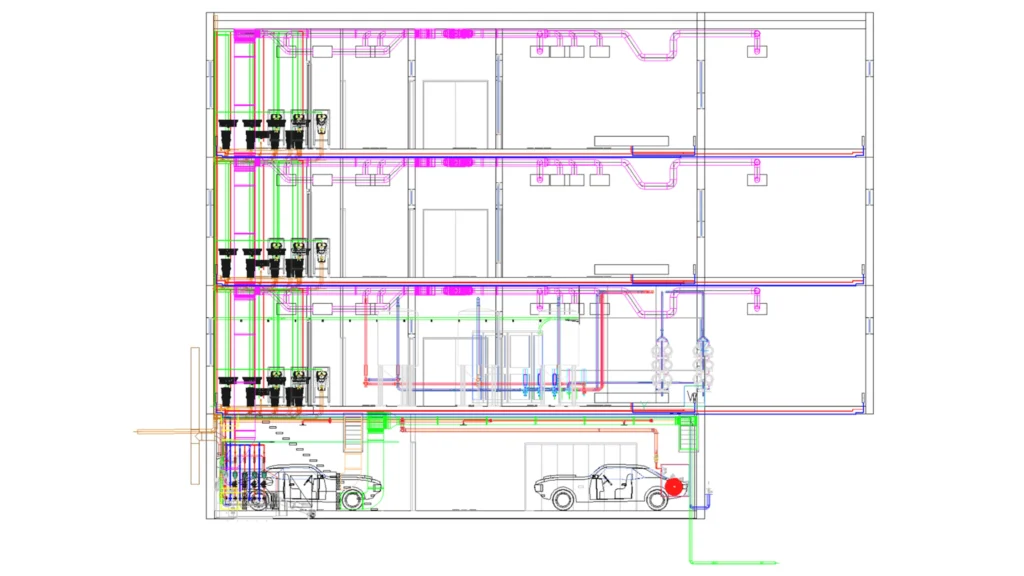

Vytápěcí systém lze snadno nakreslit pomocí systému Easyline, který slouží k definování os přívodního a vratného potrubí. Výchozí bod určuje parametry systému pro materiál a teplotu. Typickými zatěžovacími body jsou fancoily, radiátory nebo podlahové vytápění. Vyrovnávací tlaková ztráta pro dimenzování využívá výpočty založené na Darcy-Weisbachově rovnici, přičemž se zohledňuje drsnost materiálu a tabulky koeficientů ztrát. Výsledkem metody Easyline je kompletně naplánovaný 3D potrubní systém včetně potrubí, armatur, komponentů, nastavení ventilů a výpočtů tlakových ztrát.

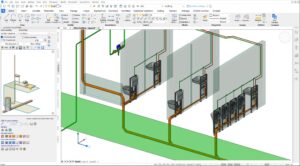

Modul AX3000 Sanitace obsahuje vše potřebné pro návrh potrubních systémů pitné vody, odpadních vod a požárních sprinklerů. Každé odběrné místo má konektory pro připojení systému. Typickými zatěžovacími body jsou umyvadla, toalety, sprchy, pračky atd. Metoda Easyline pomáhá dimenzovat a vést systém pomocí hydraulických výpočtů založených na Darcy-Weisbachově a Prandtl-Colebrookově rovnici. Výsledkem je kompletně naplánovaný 3D potrubní systém včetně potrubí, armatur, komponentů, nastavení ventilů a výpočtů tlakových ztrát.

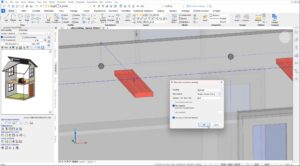

Elektrický modul AX3000 umožňuje jednoduché umístění elektrických prvků (vypínačů, zásuvek atd.) a jejich připojení pomocí kabelových rozvodů. K dispozici jsou také nástroje pro zajištění efektivního návrhu kabelových žebříků a žlabů na základě databází výrobců, včetně sloupků a závěsů.
