Co je CADWorx Plant Professional?

CADWorx Plant Professional je integrovaný a kompletní software pro 2D procesní a 3D návrh zařízení, který poskytuje inteligentní propojení výkresů s databází, pokročilou úroveň automatizace a snadno použitelné kreslicí nástroje. V rámci jednoho řešení nabízí komplexní návrhové nástroje pro tvorbu P&ID schémat, 3D potrubí, zařízení a ocelových konstrukcí, vizualizaci modelů a kontrolu návrhu, automatické generování izometrických výkresů a kusovníků.

Proč používat CADWorx Plant Professional?

CADWorx Plant Professional obsahuje nejkomplexnější sadu nástrojů pro efektivní 3D návrh zařízení založený na DWG. Software je rychlý a snadný na instalaci i používání, takže můžete začít navrhovat okamžitě. Tisíce společností využívají toto výkonné a zároveň škálovatelné řešení. Pro projekty, které vyžadují přesnost a dodržení časových a rozpočtových omezení, přičemž zároveň přinášejí vysoce kvalitní výsledky, představuje CADWorx bezkonkurenční hodnotu.

Návrhové modely v CADWorx mají obousměrnou datovou interoperabilitu s inženýrskými výpočtovými nástroji Hexagonu pro analýzu potrubních napětí (CAESAR II), analýzu napětí tlakových nádob a výměníků tepla (PV Elite) a analýzu statiky konstrukcí (GT STRUDL). To umožňuje LEAN pracovní postup, omezuje duplicitní práci mezi projekčními týmy a eliminuje riziko chyb při manuálním přepisování dat.

Potrubí modelované v CADWorx Plant Professional lze exportovat do CAESAR II a po analýze znovu importovat, aby se zohlednily změny.
Zařízení modelovaná v CADWorx Equipment lze exportovat do PV Elite a po analýze znovu importovat, aby se zohlednily změny.
Konstrukce vytvořené pomocí CADWorx Structure Professional lze exportovat do GT STRUDL a po analýze znovu importovat, aby se zohlednily změny.
Konstrukce lze také exportovat do CAESAR II, aby byly zahrnuty spolu s modelem potrubí a poskytovaly přesnou flexibilitu v místech podpor.

Isogen™, průmyslový standard pro automatické generování izometrických výkresů potrubí, je nedílnou součástí produktu a představuje klíčový rozdíl oproti podobným DWG-based produktům. Poskytuje automatizaci výrobní dokumentace a reportů.

Projekty vytvořené v CADWorx lze dále využít v rozsáhlejších projektech Smart 3D, což vám umožní dodávat inteligentní modely pro více klientských lokalit pomocí jediného nástroje.

Všechny produkty CADWorx mohou používat jako CAD platformu buď AutoCAD^®, nebo BricsCAD^®. Díky práci v nativním prostředí DWG jsou pracovní postupy CADWorx bezproblémově koordinovány se všemi profesemi, včetně BIM, strojní, elektro a stavební.

Kdo používá CADWorx Plant Professional?

CADWorx Plant Professional je komplexní softwarový balík určený pro návrh a inženýrství průmyslových zařízení. Široce se využívá v odvětvích, jako je ropa a plyn, petrochemie, úprava vody a energetika, pro návrh a modelování složitých provozních struktur.

Od svého zavedení CADWorx Plant Professional změnil odvětví návrhu průmyslových zařízení díky snadnému použití, flexibilitě, propojenosti a škálovatelnosti. Software pomohl tisícům společností vytvářet výnosné výstupy rychleji a přesněji a běžně jej používají:

Projektanti zařízení pracující pro EPC společnosti nebo projektové firmy na nových (greenfield) nebo stávajících (brownfield) projektech.
Inženýrské týmy na místě provádějící menší brownfield projekty interně.
Projektanti pracující na BIM projektech, kde je průmyslové zařízení součástí celkového návrhu budovy.

Co můžete dělat s CADWorx Plant Professional?

CADWorx Plant Professional nabízí kompletní balík výkonných a flexibilních nástrojů, které umožňují rychlé a snadné vytváření plně inteligentních, přesných a vysoce kvalitních 3D modelů zařízení – ať už pro nové greenfield projekty, nebo pro úpravy stávajících brownfield zařízení.

Nízká administrativní náročnost při nastavení a realizaci projektu spolu s možností znovupoužití existujících modelových dat umožňuje EPC společnostem, projektovým firmám a provozovatelům rychle reagovat a podporovat agilní realizaci projektů.

Během fáze provozu a údržby (O&M) podporuje klíčové procesy provozovatele a lze jej využít k:

Plánování změn zařízení – při rozšíření, modernizaci/revampu nebo při odstávce/údržbě.
Realizaci menších inženýrských projektů na místě, prováděných interními týmy.
Vytváření a aktualizaci dokumentace zařízení (P&ID, izometrie atd.) tak, aby odpovídala skutečnému stavu.
- - - Risk-Based Inspection (RBI)
    - Fitness-for-Service (FFS) – potrubí, tlaková zařízení a konstrukce
    - Projekty realizované externími dodavateliPoskytování digitálních informací, podporujících:

Tvorbu nebo aktualizace digitálních dvojčat (Digital Twins)

Co je součástí licence?

Každá licence CADWorx Plant Professional zahrnuje přístup k:

Pokud jsou potřeba další licence, každý produkt lze zakoupit i samostatně.

Obsluhovaná odvětví:

Ropa a plyn
Petrochemie
Chemický průmysl
Farmaceutický průmysl
Potravinářství a nápoje
Vodárenství
Energetika – jaderná i nejaderná
Těžba
Polovodiče
Námořní průmysl
Veřejné služby
Infrastruktura / AEC / BIM

Výhody CADWorx Plant Professional

Komplexní návrhové nástroje:
CADWorx Plant Professional nabízí širokou škálu návrhových nástrojů, které umožňují inženýrům vytvářet detailní 3D modely zařízení. Tyto nástroje podporují návrh potrubí, zařízení, ocelových konstrukcí a vzduchotechniky i dalších součástí provozních celků.

Návrh potrubí: Snadné modelování složitých potrubních systémů s inteligentním trasováním a bohatým výběrem komponent dle průmyslových standardů.
Návrh zařízení: Tvorba přesných modelů technologických zařízení, jako jsou čerpadla, tlakové nádoby a nádrže.
Návrh konstrukcí: Návrh ocelových a betonových konstrukcí s vysokou přesností, zajišťující statickou bezpečnost a soulad s normami.

Inteligentní modelování:

Automatický návrh potrubí: Posuzujte různé trasy a vyberte nejlepší uspořádání pomocí automatického trasování potrubí ve třech rozměrech.
Dynamické aktualizace modelu: Software podporuje inteligentní modelování, které umožňuje vytvářet dynamické modely, jež se automaticky aktualizují podle změn v návrhových parametrech. Nástroje pro úpravy – jako Change Size, Change Spec – a „samo-vědomá“ povaha objektů modelu umožňují provádět změny rychle, snadno a přesně, aniž by bylo nutné rušit již provedenou práci, čímž se snižuje riziko chyb a šetří čas a úsilí.

Integrace s jiným softwarem:

Integrace s inženýrskými analytickými nástroji: CADWorx Plant Professional nabízí bezproblémovou integraci s různými softwarovými aplikacemi, což zvyšuje interoperabilitu a podporuje spolupráci v různých fázích návrhu. Umožňuje obousměrnou výměnu návrhů s CAESAR II pro analýzu napětí potrubí, PV Elite pro analýzu tlakových nádob a GT STRUDL pro statickou analýzu konstrukcí.

Zlepšená spolupráce a komunikace:

CAD nástroje: Díky externím odkazům na návrhové soubory a automatickým upozorněním při změnách poskytovaným CAD platformou software podporuje spolupráci a komunikaci mezi členy týmu, zlepšuje efektivitu projektu a snižuje nedorozumění.
Použití AutoCAD nebo BricsCAD jako CAD platformy: Umožňuje uživatelům využívat známé CAD nástroje a pracovní postupy a vytvářet a sdílet návrhy ve standardním formátu DWG.

Komplexní knihovny a specifikace:

Knihovny komponent: CADWorx Plant Professional obsahuje rozsáhlé knihovny komponent a specifikací podle průmyslových standardů, což zajišťuje, že návrhy jsou v souladu s příslušnými normami a předpisy. Přístup k velké knihovně potrubních, zařízení a konstrukčních komponent. Potrubní komponenty vycházejí z průmyslových standardů, jako jsou ASME, ANSI, DIN a ISO.
Specifikacemi řízený návrh: Možnost vytvářet vlastní specifikace a komponenty přizpůsobené jedinečným požadavkům projektu.

Přesné kusovníky a reporty:

Automatické generování kusovníků (BOM): CADWorx Plant Professional automaticky vytváří přesné kusovníky na základě modelu, čímž šetří čas a snižuje manuální chyby.
Přizpůsobitelné reporty: Generujte vlastní reporty z modelu nebo propojené projektové databáze, aby vyhovovaly specifickým požadavkům projektu.
Izometrie podle průmyslového standardu Isogen: Software obsahuje Isogen, průmyslový standard pro automatické generování izometrických výkresů potrubí.

Zvýšená produktivita a efektivita:

Uživatelsky přívětivé rozhraní: Díky pokročilým funkcím a intuitivnímu rozhraní zvyšuje CADWorx Plant Professional produktivitu a efektivitu, zkracuje dobu realizace projektů a snižuje náklady. Práce v známém CAD prostředí navíc zajišťuje rychlé osvojení softwaru – i nezkušený uživatel se s ním seznámí během několika hodin.
Funkce šetřící čas: Automatické trasování potrubí, konfigurovatelná pravidla potrubí, návrh řízený specifikacemi, samo-vědomé chování komponent, jedním kliknutím aktualizace modelu – například Change Size, Change Spec – vše přispívá k úspoře času a zefektivnění pracovních postupů při návrhu.

Zajištění kvality a shody s předpisy:

Pravidla potrubí: Zabraňují vzniku chyb během vývoje návrhů, zejména těch způsobených nezkušenými uživateli, čímž šetří čas, zvyšují kvalitu a snižují počet chyb.
Návrh řízený specifikacemi: Zajišťuje soulad s průmyslovými standardy a předpisy, udržuje vysokou kvalitu návrhu a inženýrských postupů.
Detekce kolizí: Vestavěná detekce kolizí umožňuje identifikovat tvrdé i měkké kolize mezi komponentami během návrhového procesu.
Shoda se standardy: Návrh v souladu s mezinárodními standardy a normami.
Nástroje pro kontrolu kvality: Korelace prostřednictvím projektové databáze podporuje ověření, že součásti jako ventily se nacházejí jak v 3D modelu, tak v procesním návrhu.

Školení a podpora:

Technická podpora: Společnost Hexagon poskytuje komplexní technickou podporu, která pomáhá uživatelům s řešením problémů, aktualizacemi softwaru a doporučenými postupy, což zajišťuje, že týmy mohou plně využít možnosti softwaru.
Školící zdroje: Uživatelé mají přístup k různým vzdělávacím materiálům, včetně webinářů, tutoriálů a dokumentace, které pomáhají maximálně využít výhody CADWorx Plant Professional. K dispozici je také bezplatné eLearning prostřednictvím Hexagon University.

CADWorx Plant Professional je výkonný nástroj pro návrh a inženýrství průmyslových zařízení, který nabízí širokou škálu výhod zvyšujících přesnost, produktivitu a spolupráci. Díky svým komplexním funkcím, možnostem integrace a uživatelsky přívětivému rozhraní je ideální volbou pro profesionály zapojené do projektů návrhu zařízení. Využitím CADWorx Plant Professional mohou organizace zefektivnit své návrhové procesy, zlepšit výsledky projektů a dosáhnout vyšší efektivity a účinnosti v inženýrské práci.

Funguje na AutoCAD i BricsCAD
Inteligentní procesní schémata (díky integrovanému CADWorx P&ID Professional)
Inteligentní 3D modelování potrubí a zařízení
Inteligentní návrh konstrukcí (díky integrovanému CADWorx Structure Professional)
Skutečné multidisciplinární úlohově řízené modelování
Specifikacemi řízený návrh

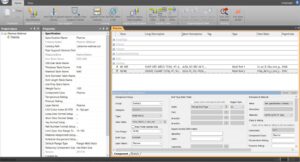

Efektivní tvorba a správa specifikací
Pravidly řízené modelování potrubí
Živé databázové propojení
Dynamické podpěry potrubí
Knihovna zařízení
Základní modelování vzduchotechniky a kabelových lávek (inteligentní HVAC/vzduchotechnika prostřednictvím volitelného AX3000 MEP Professional)
Detekce a správa kolizí mezi profesemi
Isogen^® izometrické výkresy potrubí
Podrobné kusovníky (BOM)
Filtrování zobrazení a výběru
Synchronizace modelu a P&ID
Kontrola návrhu (díky integrovanému CADWorx Design Review Professional)
Obousměrné propojení s nástroji pro analýzu napětí (CAESAR II, PV Elite a GT STRUDL)
As-built multidisciplinární modely z mračna bodů (při použití s CloudWorx)

CAD Platforma

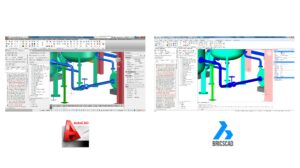

Vyberte si AutoCAD nebo BricsCAD jako CAD platformu pro CADWorx – volba je na vás!

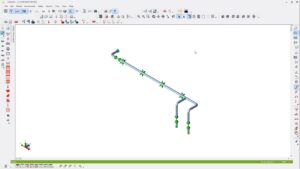

Modelování potrubí a automatické trasování

Vyvíjejte optimalizované rozvody potrubí v rekordním čase pomocí intuitivních modelovacích technik a automatického trasování potrubí.

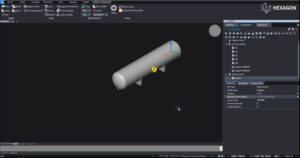

Modelování zařízení

Parametrické modelování umožňuje jednoduché a rychlé vytváření jakéhokoli typu zařízení. Alternativně můžete vytvářet standardní modely zařízení podle šablon, poté je vybrat z knihovny zařízení a umístit do 3D modelu.

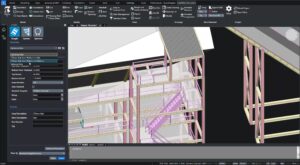

Modelování ocelových konstrukcí

Inteligentní rutiny urychlují modelování široké škály ocelových konstrukcí podle mezinárodních norem pro ocelové stavby.

Tvorba referenčních dat

Tvorba katalogů a projektových souborů v CADWorx Specification Editoru zajišťuje dostupnost vysoce kvalitních dat komponent, která umožňují vytváření přesných 3D modelů. Z těchto modelů lze následně generovat výstupy, jako jsou kusovníky.

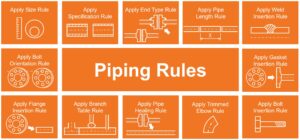

Pravidla pro potrubí

Vestavěná pravidla pro potrubí zabraňují vzniku chyb v návrhu a zvyšují efektivitu i produktivitu projektanta, přičemž zajišťují tvorbu přesných a kvalitních 3D modelů a výstupů.

Integrace s CAESAR II

Návrháři potrubních systémů a inženýři pro analýzu napětí potrubí profitují z úspory času a vyšší přesnosti díky obousměrné výměně dat o potrubí mezi CADWorx Plant Professional a CAESAR II, řešením společnosti Hexagon pro analýzu napětí potrubí podle norem.

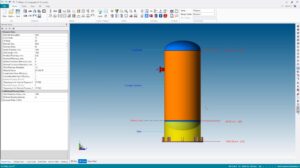

Integrace s PV Elite

Návrháři zařízení a inženýři pro analýzu napětí tlakových nádob profitují z úspory času a vyšší přesnosti díky obousměrné výměně dat mezi modulem Equipment v CADWorx Plant Professional a PV Elite, řešením společnosti Hexagon pro analýzu tlakových nádob a výměníků tepla podle norem.

Dynamické podpěry potrubí

Když se změní poloha nebo velikost potrubí, není v CADWorx nutné odstraňovat a znovu vkládat připojené či související podpěry potrubí. Stačí jednoduše automaticky aktualizovat jejich velikost a umístění díky jejich dynamickému chování při změnách.

Nástroje pro zvýšení produktivity

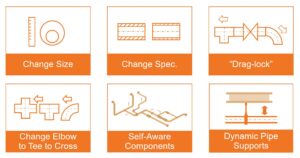

CADWorx nabízí několik nástrojů pro zvýšení produktivity – například ChangeSize, ChangeSpec, „Drag-lock“, Convert Elbow to Tee a další – které usnadňují provádění změn v návrhu. Tyto výkonné nástroje umožňují projektantům upravovat model bez nutnosti vracet zpět již provedenou práci, čímž se šetří čas a úsilí a zároveň se zachovává původní záměr návrhu.

Korelace P&ID a 3D modelu

Aby byly 3D návrhy vytvářeny přesně a konzistentně na základě 2D procesního návrhu vytvořeného v CADWorx P&ID Professional, může být CADWorx Plant Professional propojen prostřednictvím databáze projektu s procesním návrhem, což umožňuje provádět korelaci mezi logickým 2D a fyzickým 3D světem.

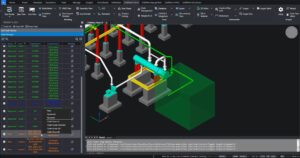

Detekce kolizí

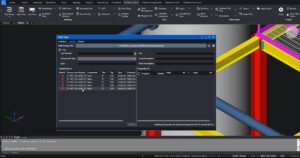

CADWorx poskytuje detekci kolizí a identifikaci problémů přímo v prostředí 3D návrhu. To zajišťuje, že chyby v návrhu jsou odhaleny a odstraněny ve virtuálním prostředí, kde je jejich oprava levnější a jednodušší – což je klíčový krok před generováním výstupů z 3D modelu a jejich využitím k vytvoření fyzické reality.

Vizualizace a kontrola modelu

Pro zlepšení spolupráce mezi projekčními týmy a zainteresovanými stranami projektu je možné využít CADWorx Design Review Professional pro vizualizaci a kontrolu 3D modelu.

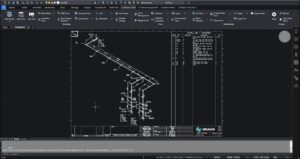

Automatické izometrické výkresy potrubí pomocí Isogen

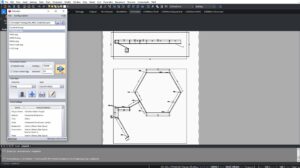

Isogen, který je součástí balíku a nedílnou součástí řešení, slouží k automatickému vytváření přesných, vysoce kvalitních izometrických výkresů potrubí podle průmyslových standardů a kusovníků z 3D modelů potrubí v CADWorx.

Automatická anotace ortografických výstupů pomocí OrthoGen

OrthoGen, samostatný doplněk pro CADWorx, automatizuje přidávání rozměrů, souřadnic, spojovacích čar, popisků, značek a dalších anotací do 2D výkresů vytvořených z 3D modelu CADWorx, čímž výrazně šetří čas oproti ručnímu doplňování těchto detailů při tvorbě ortografických výstupů.
