Co je GT STRUDL?
GT STRUDL je výkonné řešení pro stavební inženýrství, které poskytuje komplexní možnosti analýzy, návrhu a modelování pro široké spektrum konstrukcí. Široce ho využívají stavební, konstrukční a strojní inženýři pro analýzu a návrh budov, mostů, věží a dalších stavebních objektů.
GT STRUDL je softwarové řešení pro konstrukční inženýrství, které nabízí kompletní návrhové řešení, včetně 3D CAD modelování a 64bitových vysokovýkonných výpočetních solverů ve všech verzích. GT STRUDL obsahuje všechny nástroje potřebné k analýze širokého spektra problémů stavebního inženýrství a metody konečných prvků, včetně lineární a nelineární statické a dynamické analýzy, a dokáže to provádět přesně během zlomku času, který by zabral většině ostatních softwarů pro konstrukční návrh.
Proč používat GT STRUDL?
GT STRUDL je jedním z nejrozšířenějších, plně integrovaných a přizpůsobitelných řešení pro strukturální analýzu na světě, s prokazatelnými úspěchy v různých oblastech aplikace, jako je jaderná a konvenční výroba energie, pozemní a offshore zařízení, námořní stavby, stavebnictví a infrastruktura. Toto řešení poskytuje inženýrům přesná a úplná technická data potřebná pro nákladově efektivní a efektivní rozhodování při strukturálním inženýrství a návrhu, a zároveň jim umožňuje vytvářet a implementovat efektivní a přesné strategie pro řešení složitých problémů strukturálního inženýrství.
Kdo používá GT STRUDL?
Industries Served
- Oil & gas
- Petrochemicals
- Chemicals
- Pharmaceuticals
- Food & beverage
- Water Resources
- Power – Nuclear/non-Nuclear
- Mining
- Semi-conductor
- Marine
- Utilities
- Infrastructure/AEC/BIM
Výhody GT STRUDL
Renomovaný software:
- Software mezinárodně uznávaný EPC společnostmi, provozovateli zařízení a notifikovanými orgány.
Komplexní možnosti analýzy a návrhu:
- Lineární a nelineární analýza: GT STRUDL nabízí robustní možnosti lineární i nelineární analýzy, což umožňuje inženýrům přesně simulovat chování konstrukcí za různých zatěžovacích podmínek.
- Statická a dynamická analýza: Software podporuje statickou i dynamickou analýzu, což umožňuje inženýrům hodnotit konstrukce za různých podmínek, včetně zatížení větrem, seizmického zatížení a vibrací.
- Návrh ocelových a betonových konstrukcí: GT STRUDL poskytuje pokročilé možnosti návrhu jak pro ocelové, tak betonové konstrukce a podporuje různé návrhové normy a standardy po celém světě.
Uživatelsky přívětivé rozhraní:
- Vstup dat: Různé metody tvorby modelu vyhovují uživatelům s různou úrovní zkušeností a preferencí zadávání dat, což jim umožňuje používat software přesně podle svých potřeb a umožňuje provádět většinu úkolů strukturálního návrhu a analýzy v jediném řešení.
Shoda s předpisy a normami:
- Mezinárodní standardy: Zahrnuje celosvětově uznávané návrhové normy podporující realizaci projektů po celém světě. GT STRUDL podporuje řadu mezinárodních norem a standardů, což zajišťuje soulad s regionálními předpisy. To zahrnuje AISC, ACI, Eurocode, CSA a další.
- Kontroly podle návrhových norem: Software provádí kontroly podle návrhových norem, čímž snižuje pravděpodobnost lidské chyby a zajišťuje, že návrhy splňují nezbytné bezpečnostní a regulační požadavky.
Pokročilé modelovací funkce:

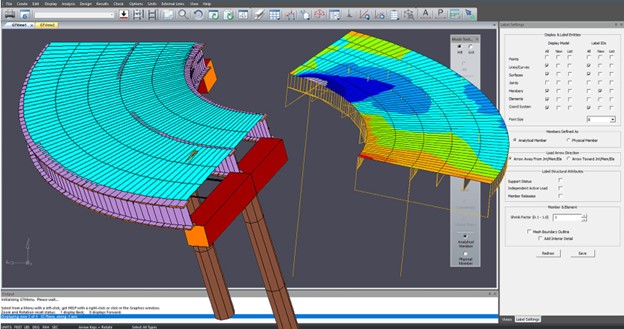

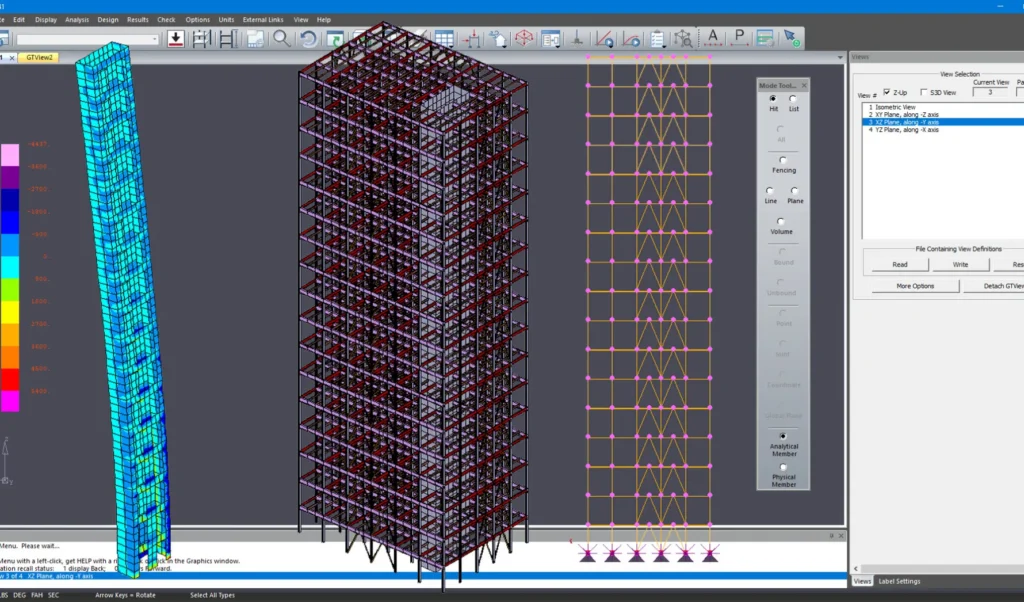

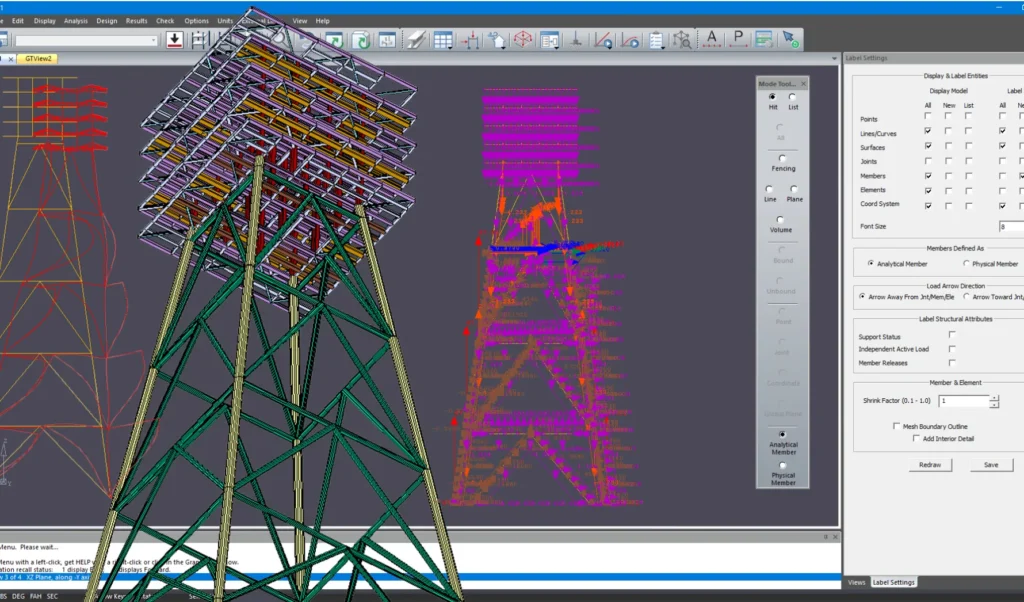

- 3D modelování: GT STRUDL umožňuje vytváření detailních 3D modelů složitých konstrukcí, což poskytuje jasnou vizuální reprezentaci, která usnadňuje porozumění a komunikaci.
- Podpora složitých geometrických tvarů: Software zvládá složité geometrie a rozsáhlé modely, díky čemuž je vhodný pro široké spektrum aplikací ve stavebním inženýrství.
Integrace a interoperabilita:
- Integrace s CAD nástroji: GT STRUDL CAD Modeller se bezproblémově integruje s CAD nástroji, jako jsou AutoCAD a BricsCAD, což umožňuje plynulou výměnu dat a efektivní pracovní postupy. GT STRUDL je nativně interoperabilní s CAESAR II a CADWorx Structure Professional.
- Interoperabilita s jiným softwarem: Software podporuje interoperabilitu s dalšími průmyslově standardními aplikacemi, což zajišťuje snadné sdílení a využití dat napříč různými platformami. Interoperabilní pracovní postupy pomáhají snížit počet pracovních hodin na projekt a minimalizovat riziko chyb a nákladného opakování mezi disciplínami návrhu konstrukcí a analýzy namáhání. GT STRUDL je interoperabilní s řešeními třetích stran prostřednictvím souborů CIS/2 a GTI, což snižuje duplicitní práci, šetří čas a zajišťuje přesnost dat.
Efektivita a produktivita:
- Automatizované procesy: GT STRUDL automatizuje mnoho opakujících se úloh spojených s analýzou a návrhem konstrukcí, čímž uvolňuje inženýrům ruce pro zaměření se na klíčové aspekty jejich projektů.
- Optimalizační nástroje: Software obsahuje nástroje pro optimalizaci, které pomáhají inženýrům dosahovat co nejlepších návrhových řešení s vyvážením výkonu, nákladů a bezpečnosti. Rychlá analýza je možná díky vysoce výkonným solverům, které optimálně využívají dostupné hardwarové zdroje.
Vylepšené reporty a dokumentace:
- Přizpůsobitelné reporty: GT STRUDL generuje podrobné reporty, které lze přizpůsobit specifickým potřebám projektu nebo klienta. To zahrnuje souhrny, detailní výsledky analýz a dokumentaci souladu s normami.
- Jasná dokumentace: Software poskytuje přehlednou dokumentaci celého procesu analýzy a návrhu, což usnadňuje sledování návrhových rozhodnutí a změn v čase. Vytváří detailní reporty a výkresy, které podporují peer review, finální schvalování návrhů a efektivní a bezpečnou realizaci montáže ocelových konstrukcí.
Seismická a větrná analýza:
- Pokročilá seismická analýza: GT STRUDL nabízí pokročilé možnosti seismické analýzy, které umožňují inženýrům vyhodnotit chování konstrukcí při zemětřesení a navrhovat je s ohledem na odolnost.
- Analýza zatížení větrem: Software obsahuje nástroje pro analýzu zatížení větrem na konstrukce, čímž zajišťuje, že návrhy odolají větrným silám a splňují příslušné normy.
Spolehlivé a přesné výsledky:
- Ověřená přesnost: GT STRUDL je známý svou přesností a spolehlivostí a má dlouhou historii využití v kritických inženýrských projektech po celém světě. Inženýři se mohou spolehnout na výsledky generované softwarem při kvalifikovaném rozhodování o návrhu.
- Validace a verifikace: Software prochází přísnými procesy validace a verifikace, které zajišťují přesné a spolehlivé výsledky. Je důvěryhodný celosvětovou inženýrskou komunitou díky rozsáhlým kontrolám kvality (QA/QC), které se provádějí při každém vydání pro ověření a potvrzení výsledků analýz.
Škálovatelnost a flexibilita:
- Škálovatelná řešení: GT STRUDL je vhodný pro projekty všech velikostí – od menších konstrukcí až po rozsáhlé a složité infrastrukturní projekty.
- Flexibilní licencování: Ať už pracujete na projektech na pevnině nebo na moři, software nabízí flexibilní licenční možnosti, které umožňují organizacím zvolit si optimální řešení podle svých potřeb a škálovat jej spolu s růstem projektů.
Zajištění kvality:
- Plná shoda s příslušnými ustanoveními předpisů americké NRC 10CFR21 a 10CFR50, Příloha B.
- Postupy jsou v souladu s ASME NQA-1-2008, včetně dodatku 2009 Addenda Subpart 2.7 (NQA-1a-2009).
- ASME Boiler and Pressure Vessel Code, Section III, pravidla pro konstrukci komponent jaderných zařízení, Div. 1 – pododdíl NF.
- Specifikace pro ocelové konstrukce související s bezpečností pro jaderná zařízení (ANSI/AISC N690).
- Populární návrhové kódy pro ocelové konstrukce (např. AISC 16., 15., 14., 13., 9. vydání, N690, 341 a starší edice, metody a seizmická ustanovení. Nová, plně QA ověřená databáze průřezů oceli podle AISC 16. vydání).

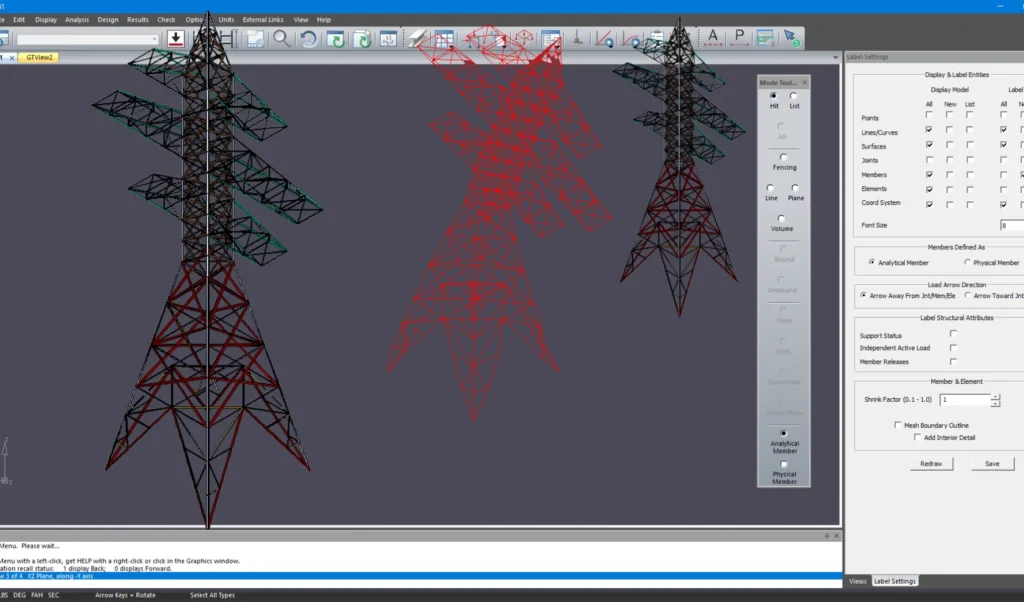

- ASCE: ASCE 52 – Příručka pro návrh ocelových přenosových věží a ASCE/SEI 48-05 – Ocelové sloupové konstrukce.
- Modelování a analýza základových a kotevních desek pomocí metody konečných prvků (FEA).
Školení a podpora:
- Komplexní školicí programy: Hexagon poskytuje rozsáhlé školicí zdroje, včetně kurzů, webinářů a dokumentace, které uživatelům pomáhají efektivně zvládnout práci s GT STRUDL. K dispozici je také bezplatné eLearning školení prostřednictvím Hexagon University.
- Technická podpora: Uživatelé s aktivní údržbou softwaru mají přístup k technické podpoře, která jim zajistí rychlé a efektivní vyřešení problémů nebo dotazů.
GT STRUDL je všestranné a výkonné softwarové řešení pro stavební a strukturální inženýrství, které nabízí širokou škálu výhod pro inženýry pracující na různorodých projektech. Díky komplexním možnostem analýzy a návrhu, podpoře mezinárodních norem a integraci s dalšími nástroji se stává neocenitelným pomocníkem každého inženýrského týmu. Využitím GT STRUDL mohou inženýři zvýšit svou produktivitu, zajistit soulad s normami a dodávat bezpečné a efektivní návrhy svým klientům.
- Modelování podle vašich potřeb: moderní GUI, CAD, průvodci nebo textový vstup.
- Firemní strategie řešení strukturálních problémů lze efektivně implementovat.
- Lineární a nelineární statická analýza.
- Lineární a nelineární dynamická analýza.
- Vysoce výkonné řešiče rovnic pro statickou a dynamickou analýzu.
- 64bitová aplikace využívající více procesorových jader.
- Návrh ocelových rámů.
- Návrh železobetonových konstrukcí.
- Generování zatížení a návrh pro offshore konstrukce vystavené vlivům prostředí.
- Modelování a analýza základových desek.
- Analýza vícemateriálových nosníků a MKP analýzy.
- Analýza a návrh offshore konstrukcí.
- Výpočet přenosových sil dle AISC.
- Uživatelská kontrola iterativního procesu analýzy/návrhu.
- Databázová správa všech modelových dat a výsledků analýz.
- Obousměrné rozhraní s Intergraph Smart™ 3D a CADWorx Plant Professional.
- Integrace s Hexagon CAESAR II pro čtení zatížení od potrubních podpor pro návrh nosných konstrukcí.
- Datové rozhraní CIS/2 pro analýzy.
- Soulad s QA/QC standardy a regulacemi jaderného průmyslu.
- Komplexní dokumentace.

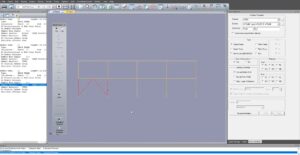

Vytváření konstrukcí pomocí průvodce modelem
Naučte se, jak vytvořit studii proveditelnosti, využitím nástroje průvodce modelem pro rychlé vytvoření běžných konstrukcí pomocí parametrické metodiky. Výsledkem je vytvoření zcela definovaného modelu připraveného k analýze a návrhu.
Vytváření kombinací zatížení
Je nezbytné, aby konstrukční inženýři ověřili, zda konstrukce dokážou odolat zatížením a silám, kterým budou vystaveny, a zároveň splňují regulační normy a požadavky na shodu. Toto musí provádět pomocí více kombinací zatížení, což může být náročné na vytvoření a sledování. Využití alfanumerického pojmenování zatížení a následné navrhování a šíření základních kombinací zatížení však může tento úkol výrazně urychlit a usnadnit.
Úprava konstrukčního modelu
Seznamte se s možnostmi manipulace s konstrukčním modelem v GT STRUDL. Kromě výběru prvků se naučte, jak vytvořit kopii v grafickém zobrazení i prostřednictvím seznamu.

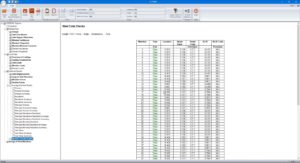

Tvorba reportů
Inženýři musí vytvářet zprávy dokumentující svou práci z mnoha důvodů, například pro odborné recenze, předání klientovi nebo archivaci projektu. V minulosti to zahrnovalo export výsledků do tabulek a dokumentů Word a následné věnování značného času jejich formátování do čitelné podoby. Nástroj Report Builder v GT STRUDL umožňuje inženýrům rychle a snadno vytvářet vlastní zprávy, které jsou plně formátované a snadno čitelné. Místo hromadného výpisu dat jsou informace filtrovány tak, aby obsahovaly jen to, co inženýr potřebuje zahrnout do své zprávy. Dokonce i tyto informace lze dále filtrovat, aby zahrnovaly data pouze o konkrétních součástech nebo částech konstrukce.
Integrace mezi CADWorx, CAESAR II a GT STRUDL
Pro stavební inženýry pracující na těžkých průmyslových projektech patří zatížení potrubí mezi nejnáročnější zatížení, se kterými je třeba pracovat. Historicky bylo postupem oddělení potrubní napětí vytvářet tabulky zatížení nebo tisknout izometrie napětí a ručně je poznamenávat, přičemž tyto informace byly následně předávány konstrukčnímu oddělení.

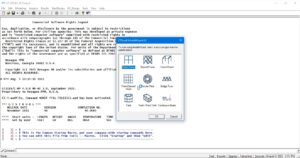

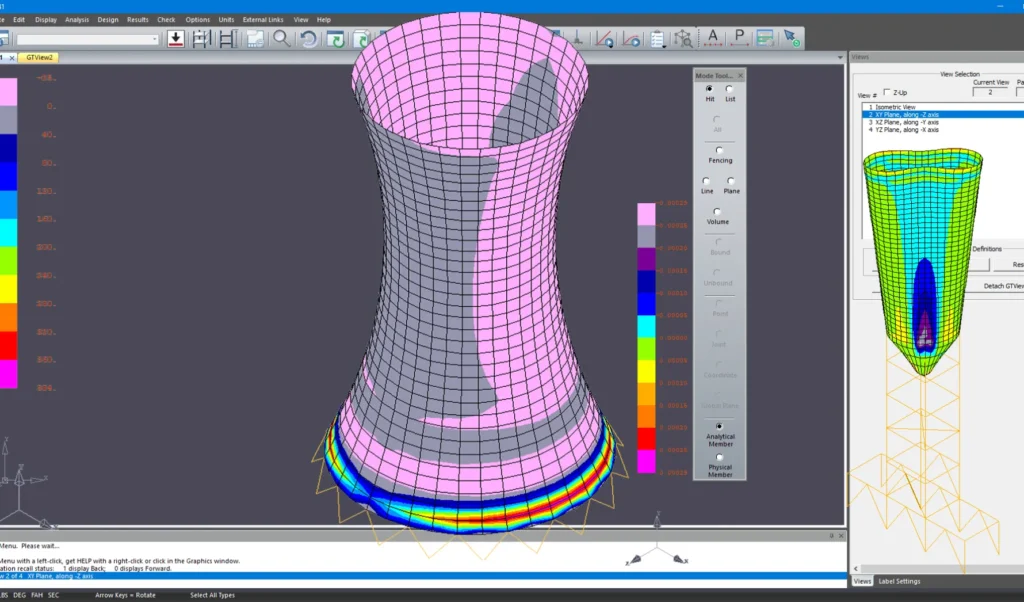

Používání GT menu pro analýzu metodou konečných prvků
Naučte se, jak vytvořit jednoduché konstrukční čáry a body pro automatické vytvoření hranic a sítě, čímž se generuje model pro analýzu konečných prvků, včetně přidávání vnitřních hranic pro otvory.

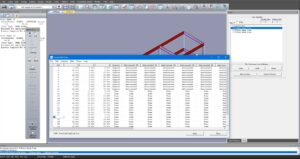

Úpravy konstrukčního modelu pomocí datových listů
Naučte se, jak lze datový list použít k úpravě konstrukčního modelu včetně živé zpětné vazby v grafické oblasti.
Kombinace analýzy nosníků a konečně prvkové analýzy
Mnoho inženýrů musí provádět analýzu desek metodou konečných prvků spolu s tradiční analýzou nosníků (stick line), aby modelovali konstrukce, jako je betonový nosník podporující desku nebo výztuhy podporující ocelovou desku. V tomto videu se naučíte, jak snadné je vytvořit model konečných prvků na základě existujícího stick line modelu v GT STRUDL.
Integrace s CADWorx Structure Professional
Stavební inženýři by měli sledovat moderní LEAN pracovní postupy, které využívají interoperabilitu. Nejčastějším důvodem, proč se inženýři do těchto pracovních postupů nezapojí, je kvalita přenosu informací z návrhového oddělení do inženýringu, což často vede k situacím, kdy management slyší věci typu: „Je rychlejší model postavit znovu sám, než opravovat, co přišlo z CAD/ návrhového oddělení.“ Další výzvou pro LEAN pracovní postupy je, jak stavební inženýrské oddělení předává informace zpět návrhářům. Týmy zabývající se návrhem a inženýrstvím, které používají GT STRUDL a CADWorx Structure, mohou těžit z robustní a promyšlené interoperability, využívající fyzikální definice prvků a jak nativní vstupy, tak průmyslově standardizované neutrální soubory. To umožňuje nejen mít použitelný analyzační soubor z návrhu, ale také umožňuje návrhovému oddělení zkontrolovat a schválit nebo odmítnout jakékoli navrhované změny od inženýrského oddělení.
