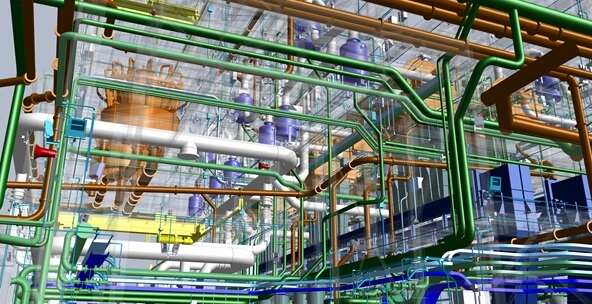

Smart 3D
Nejnovější 3D návrhové řešení společnosti Hexagon pro závody, námořní plošiny, manipulaci s materiálem, těžební lokality a lodě.
Jedinečné schopnosti systému Smart 3D přinášejí vyšší kvalitu návrhu, vyšší produktivitu projektantů a lepší interoperabilitu dat, a to díky následujícím funkcím:
Současné navrhování v reálném čase pro 3D projekty prostřednictvím konfigurací Global Workshare. Inteligentní pravidla, vazby a průběžná detekce kolizí zajišťují okamžité hlášení konfliktů.
Úlohově orientovaná prostředí podle typu projektu (např. závod, offshore) s prostředími pro návrh a výstupy – jako je potrubí, HVAC, elektroinstalace, ocelové konstrukce a modelování mechanických zařízení. Součástí jsou také správci specifikací, katalogů a nástroje pro správu projektu.
Smart 3D obsahuje rozsáhlou knihovnu oborově specifického obsahu, jako jsou potrubní komponenty, elektrické kabely a konstrukční prvky pro závody, námořní i manipulační aplikace.
Úlohová prostředí pokrývají flexibilní modulární návrh, výrobu/stavbu a správu životního cyklu. Prostředí pro manipulaci s materiálem zahrnuje návrh skluzů a dopravníkových systémů pro průmyslové aplikace.
Všechna prostředí v rámci Smart 3D spolupracují jako integrované 3D návrhové řešení.Inteligentní pravidla a vztahy se spouštějí automaticky při přidání, změně nebo odstranění prvků. Tyto pravidla propagují změny do příslušného kontextu – oprávnění/stav, mezioborové vazby, geometrie a topologie, návrhové oblasti nebo změna materiálu potrubí.
Automatizovaný výstup výkresů – výkresy jsou reporty generované z databáze, které zahrnují automatickou resymbolizaci, popisky a kóty. Prvky výkresů a reportů jsou propojeny s 3D modelem, což umožňuje automatickou detekci zastaralých výstupů.
Funkce pro interoperabilitu dat propojují různé 3D CAD systémy, funkční návrhové nástroje jako Smart P&ID, Smart Electrical a Smart Instrumentation, a také analýzu napětí potrubí pomocí CAESAR II.
Smart 3D podporuje fáze návrhu i provozu v rámci životního cyklu závodu díky funkcím As-Built, které umožňují vytvořit model přizpůsobený provozní fázi projektu.
Díky nástroji Interop lze konsolidovat modely z různých formátů do jednoho cílového modelu.

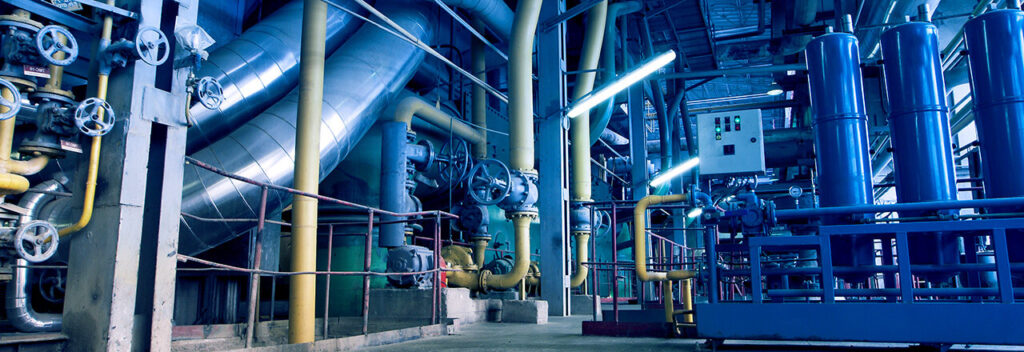

Smart Instrumentation
Smart Instrumentation je softwarový balík pro inženýring, návrh a údržbu instrumentačních systémů během celého životního cyklu provozu procesního zařízení.
Balík Smart Instrumentation pro návrh a inženýrství zahrnuje integrované moduly pro indexování přístrojů, specifikace, procesní data, výpočty, kabeláž, smyčkové schémata a zapojení.
Software nabízí jednoduché a uživatelsky přívětivé rozhraní, které snižuje potřebu školení a zvyšuje produktivitu. Obsahuje kontroly konzistence návrhu a dat, čímž se snižuje chybovost a zvyšuje přesnost informací.
S využitím databází Oracle nebo Microsoft SQL Server umožňuje softwarové řešení datové propojení s externími systémy, včetně Intergraph Plant Design System (PDS), výpočtových balíků dodavatelů a distribuovaných řídicích systémů (DCS).
Smart Electrical
Smart Electrical je aplikace navržená elektrotechnickými inženýry pro elektrotechnické inženýry.
S pomocí předních vlastníků/provozovatelů a inženýrských, nákupních a stavebních (EPC) dodavatelů z celého světa byl Smart Electrical vytvořen tak, aby řešil specifické požadavky elektroinženýrství – včetně automatizace pracovních procesů, dodržování firemních nebo projektových standardů a udržování aktuálních elektrických dat po celou dobu životního cyklu závodu.
Smart Electrical se zaměřuje na návrh a inženýring elektrické distribuční sítě, která zajistí bezpečné, robustní a spolehlivé napájení pro provoz stávajících procesů a zařízení závodu, a zároveň umožní budoucí rozšíření.
Je navržen tak, aby podporoval všechny fáze provozu závodu – od konceptu přes návrh, uvedení do provozu, nepřetržitý provoz, nouzové stavy až po odstávky.
Smart Electrical podporuje jednotný vstup dat, klient-server technologii pro více uživatelů a vkládání grafiky z různých platforem (AutoCAD, MicroStation, SmartSketch).
Automaticky generované výstupy a reporty zahrnují:
seznamy kabelů a zprávy o kabeláži
seznamy elektrických zařízení
seznamy spotřebičů a souhrny zatížení
návrh rozváděčů
jednopólová schémata (výkresy)
schémata zapojení (výkresy)
Smart P&ID
Intergraph Smart P&ID je součástí řešení Hexagon PPM pro návrh průmyslových závodů a zjednodušuje proces tvorby návrhů potrubních a instrumentačních schémat.
Jde o datově orientované řešení, které vytváří a modeluje návrh a ukládá ho do komerční databáze řízené pravidly a kontrolami. Smart P&ID nabízí širokou škálu výkonných funkcí pro tvorbu a údržbu návrhu v souladu s projekčním záměrem a osvědčenými postupy – včetně automatické synchronizace s aktualizacemi návrhových základů, úprav systémů, kopírování závodů apod.
Grafické zobrazení je pouze uživatelský pohled na data – to znamená, že data jsou dostupná i pro další řešení Intergraph Smart a pro návrhové aplikace závodů, jako jsou Smart Instrumentation, Smart Electrical, Smart 3D, HxGN SDx a PDS, a to prostřednictvím integrací a webových API.
Data P&ID tvoří základ závodu a slouží jako podklad pro další návrhové úkoly, například instrumentaci, potrubí, uvedení do provozu pomocí Intergraph Smart Completions a také pro každodenní provozní činnosti závodu, jako je preventivní údržba, inspekce, lockout/tagout a HAZOP analýzy.
Smart P&ID je plně založen na systému Windows a je integrován s Microsoft Office. Pomocí Web API lze snadno integrovat, reportovat a sdílet data ze Smart P&ID s řešeními třetích stran.
Součástí Smart P&ID je komplexní referenční datová sada, která zahrnuje knihovnu symbolů, šablony reportů a návrhová pravidla, včetně KKS klasifikace pro energetický průmysl.
Smart Reference Data
Intergraph Smart Reference Data poskytuje knihovny materiálů na korporátní i projektové úrovni a umožňuje lepší standardizaci a řízení změn. Nabízí robustní možnosti klasifikace a kódování materiálů, což usnadňuje jednotnou standardizaci napříč organizací.
K centralizované databázi Smart Reference Data může přistupovat kterákoli regionální kancelář kdekoli na světě, čímž se podporuje centralizovaný přístup k datům. Řešení umožňuje korporátní standardizaci materiálových dat, nezávislou na konkrétních projektech – zejména pro sypké materiály.
Uživatelé mohou organizovat a opakovaně používat data dle mezinárodních standardů (např. ANSI, ISO, DIN) nebo podle vlastních firemních norem. Rozhraní Smart Reference Data zároveň umožňují přenos standardizovaných dat do návrhových systémů, jako je Smart 3D, což eliminuje duplicitní práci a zvyšuje konzistenci projektových informací.
Smart Reference Data navíc obsahuje širokou škálu integračních rozhraní, která umožňují připravit projekt v jednom uživatelsky přívětivém prostředí a následně tato sdílená data nasadit v různých návrhových nástrojích.
Smart Isometrics
Smart Isometrics umožňuje automaticky generovat kompletní potrubní izometrie včetně výkazu materiálu a zpráv během několika minut na základě jednoduchého náčrtu.
Funkce zahrnují:
Systém řízený specifikacemi,
Pokročilé možnosti úprav potrubí,
Automatické vkládání těsnění, přírub a šroubů,
Inteligentní kótování,
Komplexní návrhová pravidla a kontroly,
Podpora více výstupních formátů, včetně DXF, DGN, DWG a SmartSketch,
Zprávy o svařování,
Seznamy délek řezaných trubek,
Souhrny podpěr.
Smart Isometrics zahrnuje licenci na nástroje I-Convert, I-Data Integrator a I-Tools. Nástroj I-Convert slouží k převodu existujících specifikací potrubí a materiálových katalogů z návrhových systémů, jako je Plant Design System (PDS) (licenční kódy SEBY151/428/615/618), pro další použití ve Smart Isometrics.

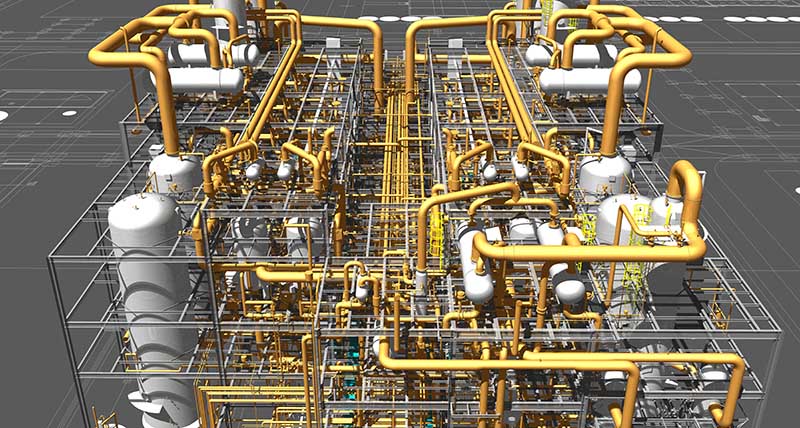

Smart Review
Smart Review je komplexní vizualizační prostředí pro interaktivní prohlížení rozsáhlých a složitých 3D modelů. Použijte Smart Review k podrobné kontrole a analýze inženýrských návrhů, výstavby a údržby.
Smart Review poskytuje jasnou a srozumitelnou vizuální komunikaci. Uživatelé mohou vytvářet komentáře a textové nebo datové anotace pro podporu efektivní spolupráce mezi členy projektového týmu.
V modelu je možné vyhledávat položky závodu podle zvolených kritérií. Aplikace má jednoduché uživatelské rozhraní pro Windows a umožňuje navigaci 3D modelem pomocí joysticku, myši, klávesnice nebo dotykové obrazovky.
Pomocí Smart Interop Publisheru je možné převádět řadu dalších formátů 3D modelů pro zobrazení v aplikaci Smart Review.

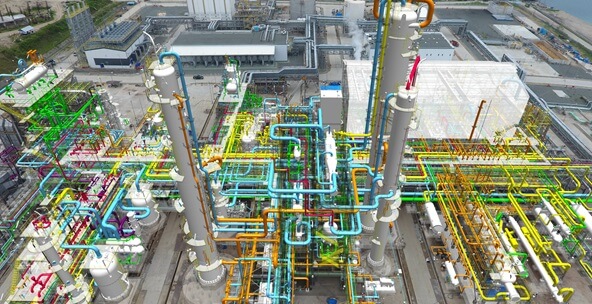

Smart 3D Designer
Smart 3D Designer zahrnuje licenci Smart 3D a Smart Reference Data.
Smart 3D je nejnovější 3D návrhové řešení společnosti Intergraph Process, Power & Marine, určené pro průmyslové závody, námořní plošiny, manipulaci s materiálem, těžební provozy a lodě.
Smart 3D je postaven na platformách SmartPlant 3D, SmartMarine 3D a SmartPlant 3D Materials Handling Edition a obsahuje všechna aplikační prostředí a související dávkové procesy, včetně možnosti spouštět kontroly izometrických výkresů a vytvářet izometrické výstupy.
Smart Reference Data poskytuje robustní nástroje pro klasifikaci a kódování materiálů, což umožňuje snadnou standardizaci. Centralizovaná databáze Smart Reference Data v rámci podniku je přístupná z kterékoliv regionální kanceláře na světě, čímž se podporuje jednotnost a centrální správa.
Smart Reference Data umožňuje korporátní (na projektu nezávislou) standardizaci materiálových dat, zejména pro sypké materiály.

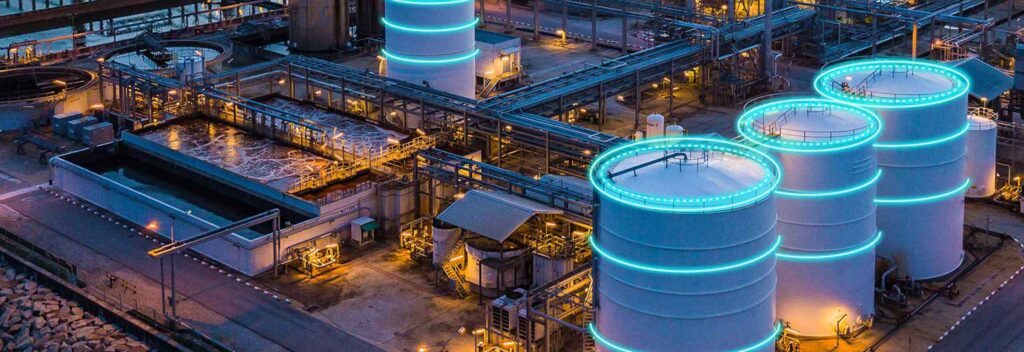

Plant Engineering Solution
Balíček schématických produktů Plant Engineering Solution (PES) umožňuje flexibilitu a rychlost při návrhu a inženýrství. Tento balíček řešení zahrnuje Smart P&ID, Smart Instrumentation a Smart Electrical.
Samotná licence PES poskytuje přístup ke všem těmto úlohám, což vám umožňuje rychle přistupovat k datům, vytvářet je a upravovat pro projektové i údržbové práce. Jedna licence PES umožňuje současný přístup k jedné z úloh v balíčku v daný okamžik.
CloudWorx for Smart 3D
CloudWorx for Smart 3D používá Smart Licensing (ISL). Jedná se o plugin pro Smart 3D, který umožňuje vizualizovat a pracovat s daty reality capture založenými na formátu LGS ze systému Cyclone Enterprise. Umožňuje propojit a vizualizovat existující (brownfield) závody ve formě bodových mračen v Smart3D a:
Použít je jako referenci pro návrhy rekonstrukce a úprav;
Modelovat a generovat tvary potrubí, oceli a zařízení z dat bodových mračen;
Detekovat kolize mezi laserovými skeny a nativními objekty Smart 3D;
Provádět pracovní postupy demolice, pomáhat s korekcemi odchylek při výstavbě a sledovat pokrok při generování 3D modelů z bodových mračen;
Používat různé příkazy ořezávání pro detailní analýzu dat;
Generovat výkresy včetně bodových mračen.

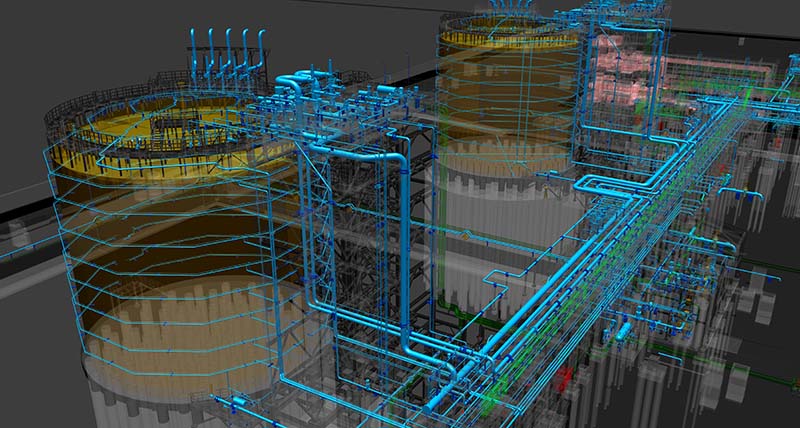

CloudWorx for Smart Review
CloudWorx for SmartPlant Review 2017 (SPR) umožňuje uživatelům zobrazovat, procházet a měřit „as-built“ laserově skenované informace v kontextu během kontrol návrhů a vytvářet vysoce kvalitní videa a obrázky. CloudWorx for SPR zahrnuje High-Definition Surveying, který nabízí nejpřesnější, nejúplnější a nákladově efektivní způsob sběru „as-built“ informací o existujících zařízeních nebo konstrukcích a jejich zobrazení v kontextu 3D modelu.
Veškeré geometrické složitosti a detaily jsou zachyceny a referencovány, což snižuje náklady na sběr dat a cestování, zajišťuje efektivní komunikaci během kontrol klientů, zlepšuje návrhy na základě přesných informací, zkracuje čas a počet pracovníků v nebezpečných oblastech a umožňuje simulace při zdvihání těžkých břemen.

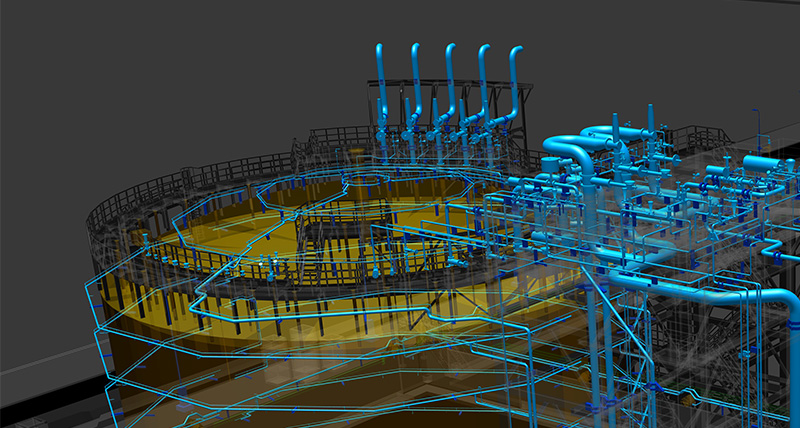

Smart Interop Publisher
Intergraph Smart Interop Publisher poskytuje jednotné riešenie na spracování různých 3D modelů a datových formátů (grafika a vlastnosti objektů) pro jejich zobrazení a využití v aplikacích Intergraph SmartPlant, Smart 3D, SP Foundation (SPF), SP Construction a SDx.
Publisher zjednodušuje konfiguraci projektů tím, že umožňuje rychlou a efektivní integraci vícero 3D modelů ze zdrojů jako jsou:
PDS, PDMS, PlantSpace, Microstation, AutoCAD, CADWorx, AutoPLANT, Caesar II, SAT, IFC, XMLPlant, i-model, nebo i vícero zdrojů Smart 3D.
Zdrojové grafické soubory a soubory s vlastnostmi objektů jsou převedeny do jednotného grafického a datového formátu – tzv. Smart Model.
Typickými uživateli jsou projektoví manažeři, administrátoři a hlavní inženýři, kteří potřebují připravit různé 3D formáty pro použití v projektu. Uživatelé jednoduše přidají zdrojové soubory do projektu a přeloží je do Smart Modelu, který lze dále:
volitelně transformovat (posun, rotace, změna měřítka), nebo
upravit přímo v aplikacích Smart Review či Smart 3D.
Ve Smart 3D lze k modelu připojit více Smart Modelů z různých zdrojů jako referenční soubory. Následně je možné:
prohlížet a vyhodnocovat vlastnosti nepropojených objektů,
filtrovat objekty podle typu a vlastností,
extrahovat výkresy pomocí grafických a štítkových pravidel s relativním umístěním objektů a základními anotacemi.
Smart Interop Publisher tak výrazně zvyšuje flexibilitu práce s daty a interoperabilitu mezi různými CAD systémy, čímž usnadňuje spolupráci napříč týmy a nástroji.
