Co je TANK?
TANK je komplexní nástroj pro návrh, analýzu a posouzení zásobníků, které se používají v průmyslových odvětvích, jako je ropný a plynárenský průmysl, petrochemie, chemické zpracování a další. Tento software je široce využíván pro zajištění toho, aby zásobníky byly bezpečné, spolehlivé a v souladu s průmyslovými normami.
TANK umožňuje návrh a analýzu tloušťky stěn a dna nádrže, podporovaných kuželových střech, servisních a údržbových aspektů a dalších faktorů ovlivňujících návrh a bezpečnost nádrže, jako je vnitřní tlak, sedání pláště, seizmické zatížení a vítr. TANK šetří čas tím, že uživatelům umožňuje automaticky vybírat materiálové informace z rozsáhlých vestavěných databází materiálů.
Proč používat TANK?
TANK se používá k zajištění toho, aby ropné zásobní nádrže byly navrženy a vyrobeny v souladu s platnými mezinárodními návrhovými a bezpečnostními normami, které se týkají bezpečného skladování a distribuce ropy. Lze jej však také použít pro návrh nádrží určených k uchovávání jiných hořlavých či nehořlavých kapalin.
Řešení provádí výpočty v souladu s nejnovějšími standardy API 650, 620 a 653. Analýza může také zohlednit podmínky větru, seizmicity a sedání – navíc dokáže spočítat požadavky na odvzdušnění podle API 2000, sekce 4.3.
Kdo používá TANK?
TANK využívají společnosti, které se zabývají návrhem a výrobou nebo provozem a údržbou zásobníků na ropu.
Obsluhované průmyslové oblasti:
- Ropa a plyn
- Petrochemie
- Chemický průmysl
Výhody TANK
Renomovaný software:
- Software mezinárodně uznávaný EPC společnostmi, vlastníky–provozovateli a notifikovanými orgány.
Soulad s průmyslovými standardy:
- API Standard 650 a 653: TANK podporuje nejnovější verze standardů American Petroleum Institute (API), včetně API 650 pro návrh a výstavbu svařovaných zásobníků a API 653 pro inspekci, opravy, úpravy a rekonstrukce nádrží.
- Mezinárodní standardy: Kromě API standardů může TANK pracovat také s dalšími mezinárodními standardy, např. evropským standardem pro nádrže – EN 14015, což zajišťuje soulad s regionálními předpisy a požadavky.
Pokročilé analytické schopnosti:
- Strukturální analýza: TANK poskytuje robustní nástroje pro strukturální analýzu, které umožňují inženýrům posoudit pevnost a stabilitu návrhu nádrží při různých zatěžovacích podmínkách, včetně větru, seizmické činnosti a hydrostatického tlaku.
- Analýza sedání: Software obsahuje nástroje pro analýzu sedání, které hodnotí, jak si nádrže povedou na nerovných nebo pohyblivých základech, což zajišťuje dlouhodobou stabilitu.
- Tepelná analýza: TANK nabízí funkce tepelné analýzy pro vyhodnocení vlivů teplotních výkyvů na materiály a strukturální integritu nádrží, což je klíčové u zásobníků vystavených kolísajícím teplotám.
- Hodnocení způsobilosti k provozu: Posouzení prováděné podle API 579.
Komplexní návrhové funkce:
- Návrh nové nádrže: TANK umožňuje inženýrům navrhovat nové skladovací nádrže od základů s ohledem na různé parametry, jako jsou rozměry, materiály a podmínky prostředí. Vestavěná kontrola chyb zajišťuje, že analýza je provedena pouze tehdy, pokud jsou zadána kompletní a správná data o nádrži. Rychlé zadání okrajových podmínek a rychlé, přesné vytvoření modelů nádrží v souladu se standardy American Petroleum Institute (API).
- Modernizace a úpravy: Software podporuje analýzu a návrh úprav nebo modernizace stávajících nádrží, což uživatelům umožňuje přizpůsobit zařízení novým požadavkům nebo prodloužit jejich životnost.
- Výběr materiálů: TANK poskytuje pokyny pro výběr materiálů na základě faktorů, jako je odolnost proti korozi, teplotní zatížitelnost a chemická kompatibilita. Snadná úprava nebo přizpůsobení materiálových vlastností v souladu s požadavky projektu.
Uživatelsky přívětivé rozhraní:
- Intuitivní návrhové prostředí: Software nabízí uživatelsky přívětivé rozhraní, které zjednodušuje proces návrhu a analýzy a zpřístupňuje jej inženýrům s různou úrovní zkušeností.
- 3D vizualizace: TANK zahrnuje nástroje pro 3D vizualizaci, které poskytují jasný pohled na návrhy nádrží, pomáhají inženýrům a zúčastněným stranám porozumět složitým návrhům a včas identifikovat potenciální problémy. Snadné použití a vyhodnocování výsledků analýzy napětí je podpořeno špičkovou grafikou, která je vysoce responzivní a výkonná během tvorby, úprav a zobrazení modelu. Grafická animace výsledků napomáhá rozhodování a řešení problémů.
Efektivita a produktivita:
- Automatické výpočty: TANK automatizuje mnoho složitých výpočtů, což výrazně snižuje čas, který inženýři musí věnovat ručním výpočtům, a tím zvyšuje produktivitu a přesnost.
- Rychlé iterace návrhu: Software umožňuje rychlé iterace návrhu, což inženýrům umožňuje rychle vyhodnotit různé scénáře návrhu a optimalizovat je z hlediska nákladů, bezpečnosti a výkonu.
Vylepšené reportování a dokumentace:
- Detailní zprávy: TANK generuje komplexní zprávy, které zahrnují podrobné výsledky analýz, souhrny návrhu a dokumentaci souladu s normami, jež lze přizpůsobit požadavkům projektu nebo klienta.
- Snadná dokumentace: Software poskytuje jasnou a organizovanou dokumentaci návrhového procesu, což usnadňuje sledování rozhodnutí a úprav během celého životního cyklu projektu.
Integrace a interoperabilita:
- Integrace: TANK se integruje s Intergraph Smart 3D přes formát VUE, což umožňuje inženýrům pro výpočty napětí a návrhovým týmům spolupracovat bez duplicity informací a úsilí.
Bezpečnost a řízení rizik:
- Analýza napětí a únavy: TANK obsahuje nástroje pro analýzu napětí a únavy, což zajišťuje, že návrhy nádrží vydrží provozní tlaky a cykly během očekávané životnosti.
- Snižování rizik: Díky zajištění souladu s průmyslovými standardy a poskytování robustních analytických funkcí TANK pomáhá minimalizovat rizika spojená s poruchami nádrží, úniky nebo environmentálními dopady.
Nákladově efektivní řešení:
- Optimalizované návrhy: TANK pomáhá inženýrům optimalizovat návrhy z hlediska nákladové efektivity, aniž by byla ohrožena bezpečnost nebo dodržování předpisů, což přináší významné úspory materiálu a nákladů na výstavbu.
- Řízení nákladů během životního cyklu: Software umožňuje inženýrům řídit náklady během životního cyklu tím, že poskytuje přehled o strategiích údržby, inspekcí a oprav.
Školení a podpora:
- Školící zdroje: Uživatelé mají přístup k různým školícím materiálům, včetně webinářů, tutoriálů a dokumentace, které jim pomáhají maximálně využít software TANK. K dispozici je také bezplatné eLearning prostřednictvím Hexagon University.
- Technická podpora: Hexagon poskytuje komplexní technickou podporu, která uživatelům pomáhá s řešením problémů, aktualizacemi softwaru a doporučenými postupy.
TANK je nezbytný nástroj pro inženýry zabývající se návrhem a analýzou skladovacích nádrží. Jeho komplexní funkce, soulad s mezinárodními standardy a uživatelsky přívětivé rozhraní z něj činí neocenitelný nástroj pro zajištění bezpečnosti, spolehlivosti a ekonomické efektivity návrhů nádrží. Používáním TANKu mohou inženýři zefektivnit své pracovní postupy, snížit rizika a dodat zákazníkům vysoce kvalitní řešení.
- Návrh ocelových skladovacích nádrží na ropu.
- 3D interaktivní grafika.
- Výstupy analýzy a zprávy.
- Úplná flexibilita jednotky.
- Standardy API 579, 620, 650 a 653.
API 2000, oddíl 4.3 pro odvětrávání. - Povolené výšky kapaliny.
- Zatížení a pružnosti přírub.
- Uhlíková a nerezová ocel.
- Rozsáhlé databáze materiálů.

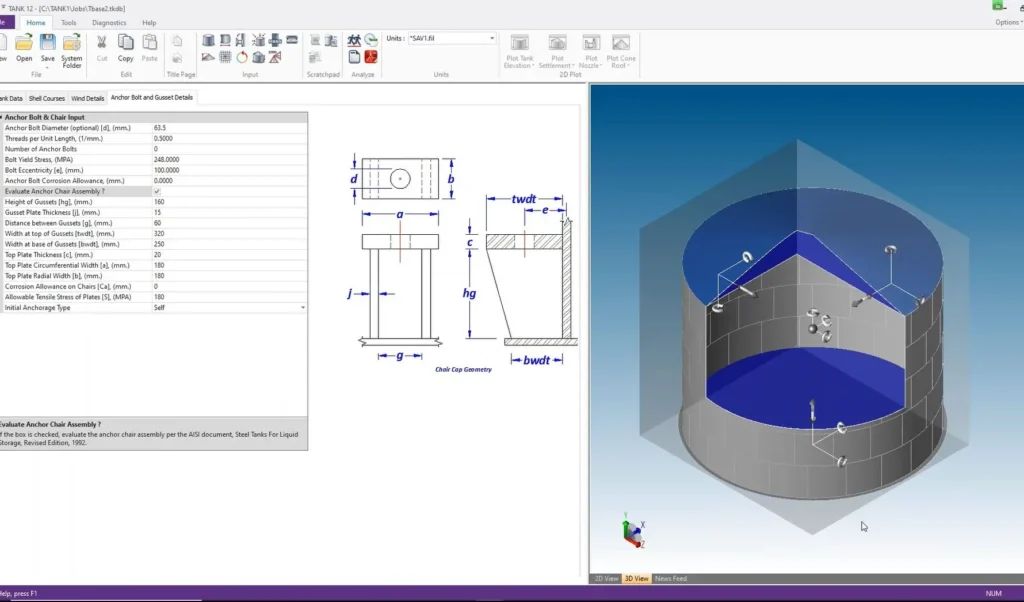

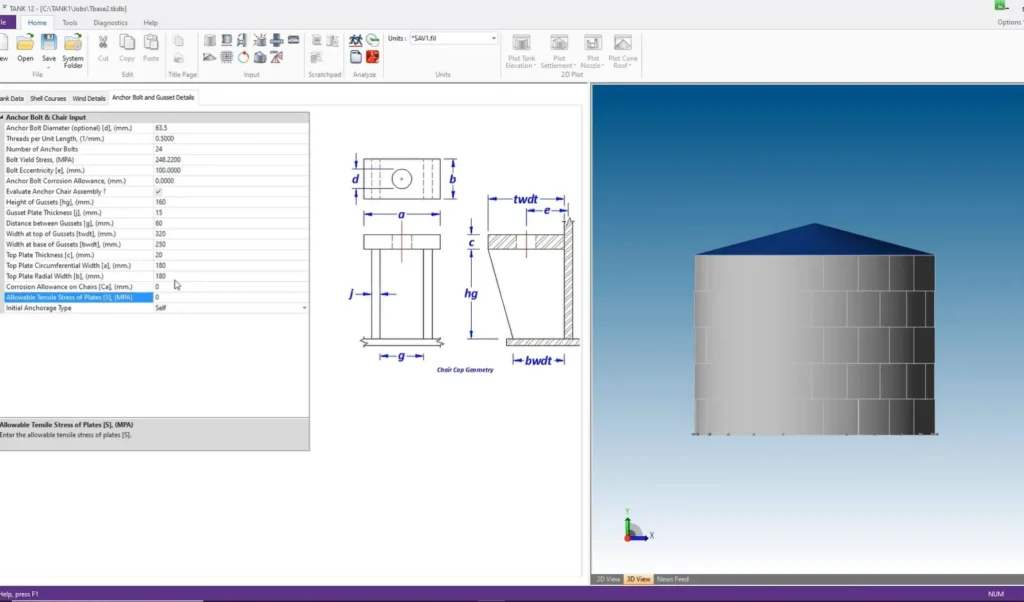

- Větrné zatížení a ukotvení.
- Seismická analýza.
- Zatížení způsobené sedáním.
- Tloušťky vrstev pláště.
- Podporované kuželové střechy.
- Tloušťky kuželových, kupolových a deštníkových střech.

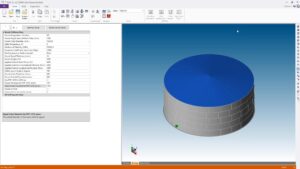

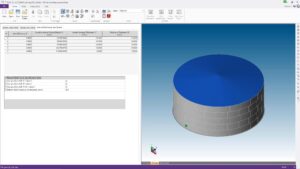

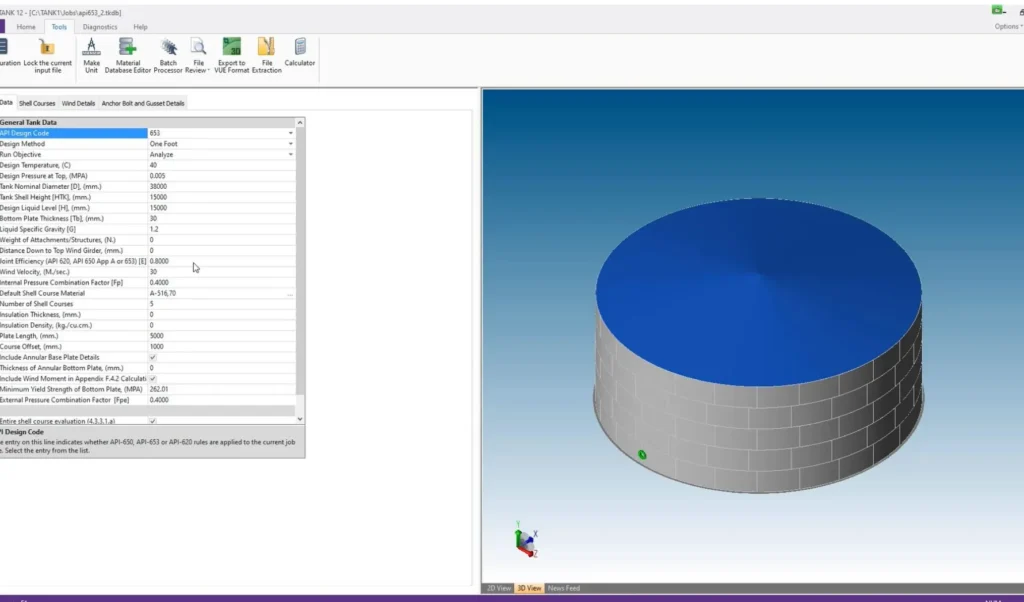

API 650 Tank
TANK je intuitivní a snadno použitelný a usnadňuje vytváření modelů nádrží v souladu se standardy API. Geometrii vytváříte zadáním příslušných vstupních dat, rychle vypočítáte a vizualizujete výsledky analýzy, upravíte model a vstupní data k vyřešení případných problémů a nakonec vytvoříte výstupní dokumentaci.

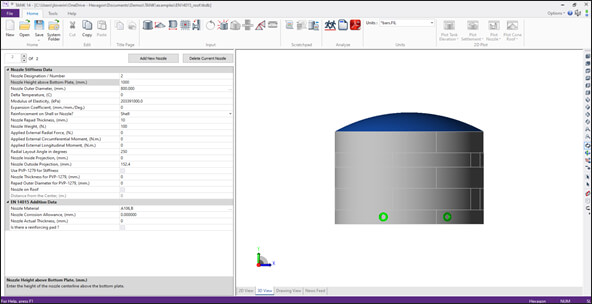

Přidání otvoru (Nozzle) do nádrže podle API 650
Neoddělitelnou součástí návrhu jakékoli skladovací nádrže, která umožňuje proudění kapaliny dovnitř a ven, jsou otvorové příruby (nozzles). Aby byl zajištěn bezpečný návrh, TANK provádí analýzu pružnosti otvorů v kombinaci s vnějšími zatíženími působícími z připojeného potrubí.

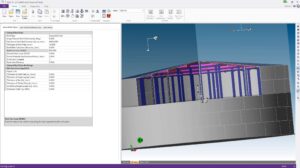

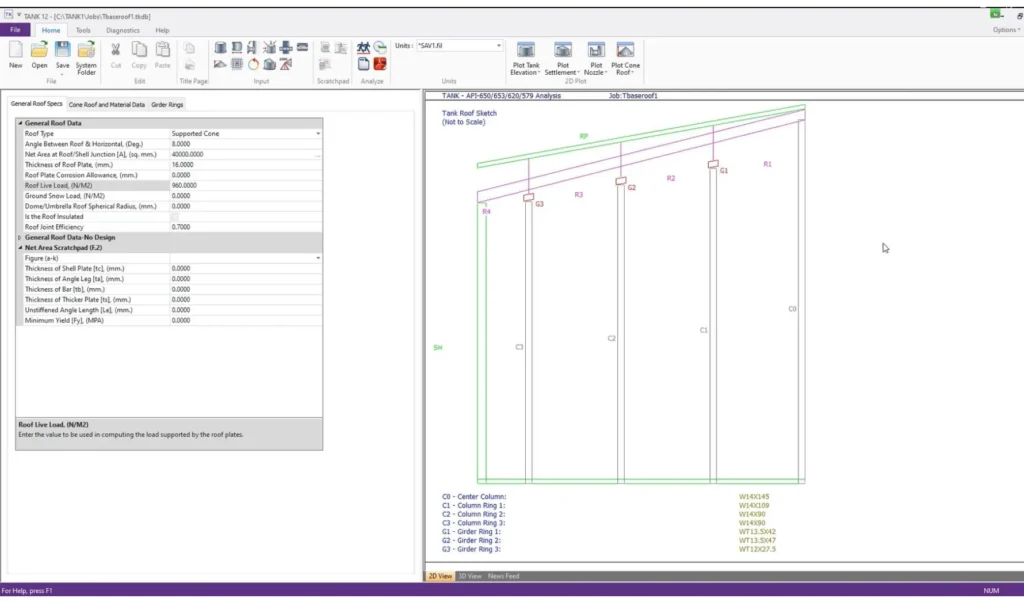

Změna typu střechy nádrže podle API 650
TANK lze použít pro návrh skladovacích nádrží s kuželovou střechou bez podpory, kde je hmotnost přenášena na plášť, nebo s podpíranou kuželovou střechou, kdy je střecha podepřena nosníky, vaznicemi, trámy a sloupy. V případě druhé varianty může návrhář zobrazit návrh a podle potřeby upravit vstupní údaje pro změnu geometrie; pro vizualizaci konstrukce střechy nádrže lze vyvolat 2D (plot) zobrazení. Řezné roviny uvnitř nádrže lze použít pro 3D vizualizaci konstrukce střechy.
Sedání pláště nádrže
Kvůli vlastní hmotnosti a hmotnosti kapaliny, kterou obsahují, a v závislosti na podloží, na kterém jsou postaveny, se nádrže často usazují do země, na které stojí. Aby se zajistilo, že se nádrž nebude deformovat nad přijatelný limit nebo vyklenout, musí být toto pohybové chování zohledněno při návrhu. V TANKu je hodnocení poskytováno prostřednictvím Zprávy o posouzení usazování podle API 653 a také ve 2D (plánovém) zobrazení.
Revize návrhu podle API 653
Nádrže na skladování ropy je třeba pravidelně kontrolovat, aby se zajistilo, že budou nadále bezpečné při provozu. Stávající nádrže lze prozkoumat podle pravidel API 653, která kontrolují, zda nádrž stále pracuje v rámci přijatelných limitů.
